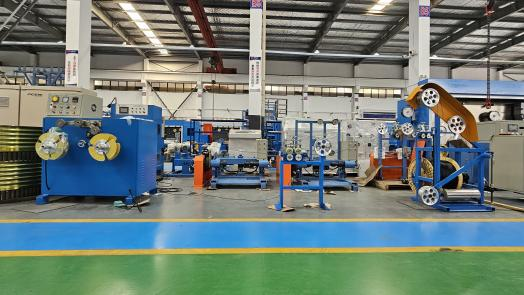

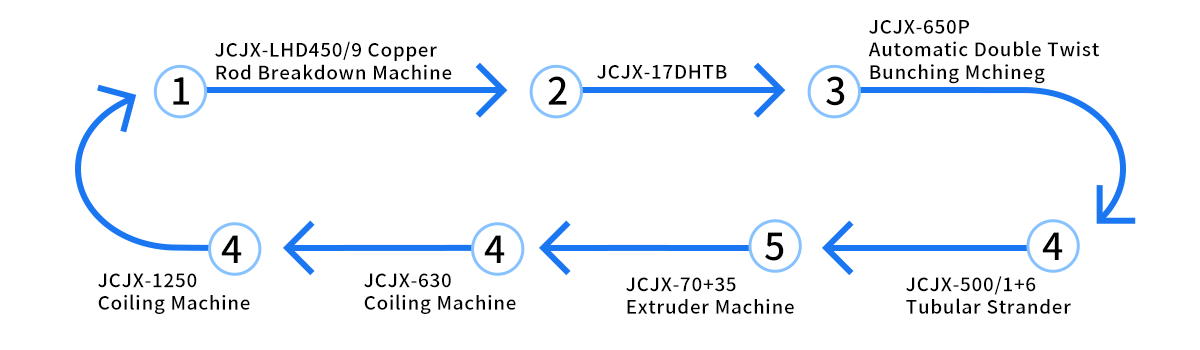

Existuje celkem sedm výrobních linek, jak je znázorněno na následujícím obrázku:
1. Stroj na rozbíjení měděných tyčí JCJX-LHD450/9
2. JCJX-17DHTB
3. JCJX-650P Automatický dvojitý točivý svazovač
4. JCJX-500/1 6 Trubkový Strander
5. Vytlačovací stroj JCJX-70 35
6. Navíjecí stroj JCJX-630
7. Navíjecí stroj JCJX-1250

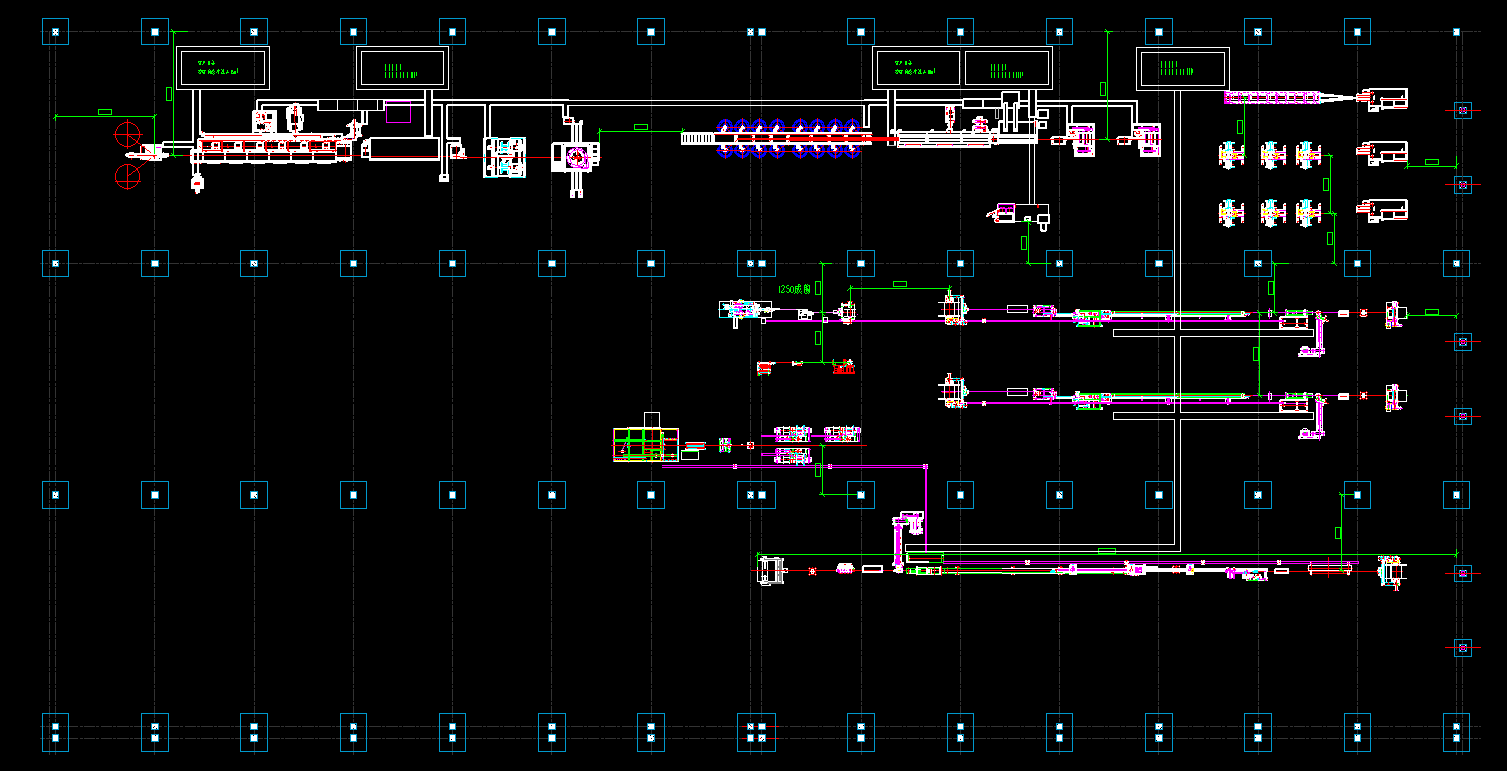

Tovární plánovací výkresy zákazníka

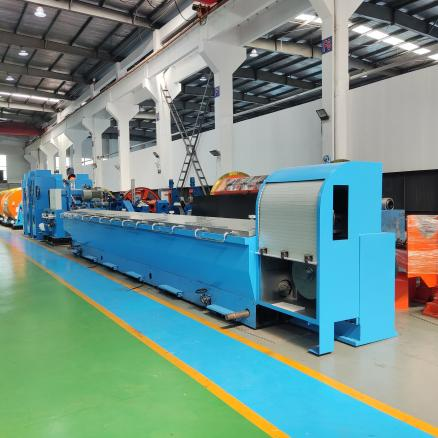

JCJX-LHD450/9

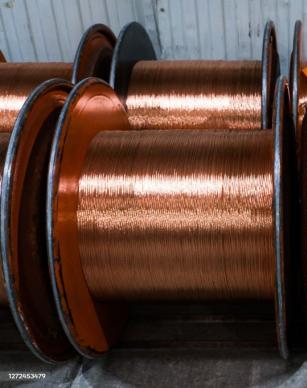

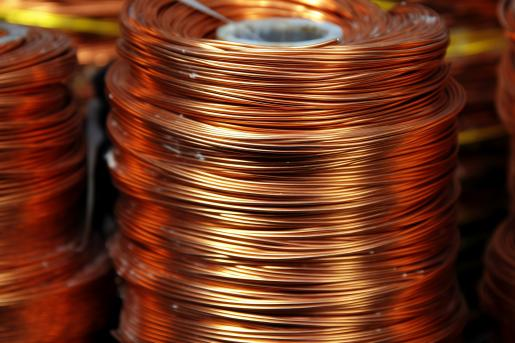

LHT450 Copper Rod Breakdown Machine je tažné zařízení, které táhne měděný drát o průměru 8 mm až 1,2 mm-4,0 mm. Má litinové tělo převodovky, pracuje s nízkou hlučností a na povrchu je potaženo karbidem wolframu.
Maximální průměr vtoku: Φ 8mm
Výstupní průměr: Φ 1,2 mm~ Φ 4,0 mm, Φ 1,5 mm~ Φ 4,0 mm, Φ 2,1 mm~ Φ 4,0 mm.
| Typ stroje | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. vstupní průměr (mm) | φ8 | φ8 | φ8 |
| Průměr výstupu (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Max. rychlost linky (m/s) | 25 | 22 | 20 |
| Stavba těla | Vyžehlený odlitek |
| Typ převodovky | Vysoce přesným brusným ozubením |
| Fixní rychlostní válec prům. (mm) | Fixní rychlostní válec prům. (mm) |
| Tažné kolo | φ450 |
| Výkon hlavního motoru (KW) | Potaženo wolframem |
| Lopatkový motor s pevnou rychlostí (KW) | 280 |
| Typ mazání | 75 |
| Typ mazání | Ponoření |
| Volitelná výbava | 1. 450T průběžné žíhací zařízení 2. Dvojité rake-up 3. Navíječka 4、 WS-1000 odběr |
JCJX-17DHTB

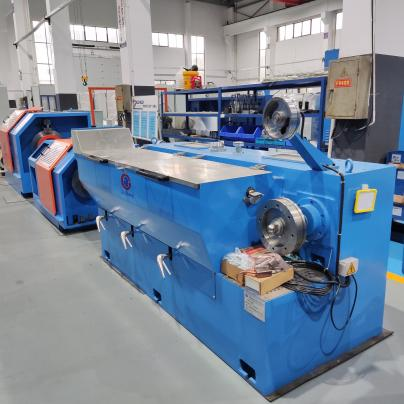

Rychlost tažení je mezi vysokorychlostními a pomaloběžnými drátovými tažnými stroji. Je vybaven kontinuálním žíhacím zařízením, které může provádět online tepelné zpracování drátu během procesu tažení, aby se odstranilo mechanické zpevnění a obnovila plasticita kovu.
1. Systém automatického řízení napětí s dvojitým invertorem.
2. Jednotný 250 litinový hlavní rám, přesné strojní zařízení, žádné otřesy.
3. Naviják ošetřený wolframem odolným proti opotřebení.
4. Vhodné pro kontinuální žíhačku, navíjecí stroj s hřídelí a bez hřídele a navíjecí stroj.
| Typ stroje | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Vstupní průměr (mm) | Φ3,5 |
| Průměr výstupu (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Zemřít č. | 13 | 9 | 17 | 17 |
| Max. Rychlost linky (m/min) | 2000 | 1200 | 1800 | 1200 |
| Struktura těla | vyžehlený odlitek | | | |
| Skluzový poměr stroje | 20 % | 18 % | 20 % | 18 % |
| Typ převodovky | 280 | 300 | 250 | 260 |
| Kotouč s pevnou rychlostí Dia. (mm) | Vysoce přesným brusným ozubením | Po řetězu |
| Výkon nabíracího motoru (KW) | 11(15) | 11 |
| Typ mazání | Úplné ponoření | Typ spreje |
| Velikost navíjecí cívky (mm) | Φ500/Φ630 (vrtání je Φ127 mm) nebo změněno podle požadavku |
| Volitelné vybavení | 1. Zařízení pro kontinuální žíhání 2. Navíječka |
| Online zařízení pro kontinuální žíhání |
| Typ | 350T | 250 T/B | 250 T/A |
| Struktura stroje | Horizontální | Vertikální | Vertikální |
| Průměr žíhacího kotouče (mm) | Φ350 | Φ250 | Φ250 |
| Průměr žíhacího drátu (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Typ ochrany proti žíhání | Pára nebo dusík |
| Žíhací napětí | 0-65V (DC) | 0-60V (DC) |
| Žíhací proud | 0-2500A (DC) | 0-(2000A,1500A,1200A)(DC) |

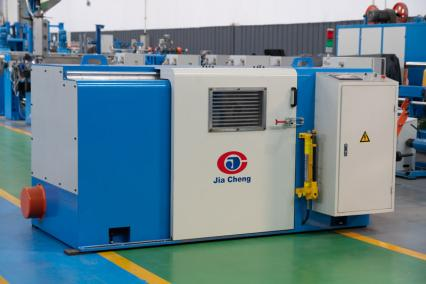

JCJX-650P Automatický dvojitý točivý svazovač
Je přizpůsobena ke kroucení holého měděného drátu, pocínovaného drátu a lakovaného drátu, což je více než 7 pramenů. Magnetická brzda, která se automaticky zabrzdí, když se drát přetrhne, využívá typ magnetické práškové spojky. (výstup řízení PLC).
1. Převodník přijímá značku INOVANCE, Ložiska jsou dovážené značky.
2. Motor přijímá národní prvotřídní značku
3. Nízké napětí on-off, brzda přijmout špičkovou značku doma iv zahraničí.
| Typ stroje | JCJX-300P | JCJX-500P | JCJX-500PB |
| Použijte | Pro svazování 7 holých měděných, pocínovaných drátů, smaltovaných drátů |
| Typ ovládání | PLC HMI Ovládání invertoru |
| Plocha kroucené sekce (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Průměr měděného drátu (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Rozteč kroucení (mm) | 2:00-17:17 | 6,30-50,40 | 6,30-80,5 |
| Směr kroucení | S nebo Z |
| Přijímací napětí | Napětí řízené magnetickou spojkou |
| Maximální otáčky hlavního hřídele (ot./min) | 3000 | 3000 | 2500 |
| Typ procházení | Příčný a vzdálenost lze nastavit příčným ložiskem |
| Mazání ložisek | Mazací hlavice vysokoteplotním olejem | Mazání řídkým olejem, cirkulační chlazení |
| Typ nakládání a vyjímání cívky | Hydraulický typ |
| Max. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Jednotka automatického zastavení | Automatické zastavení při dosažení nastavené délky a přerušení drátu uvnitř i vně |
| Brzda | Magnetická brzda |
| Výkon motoru (kw) | 4 | 5.5 | 5.5 |
| Výška středu hlavního hřídele (mm) | 630 | 700 | 700 |

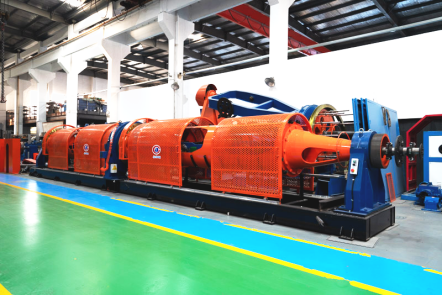

JCJX-500/1 6 Trubkový Strander

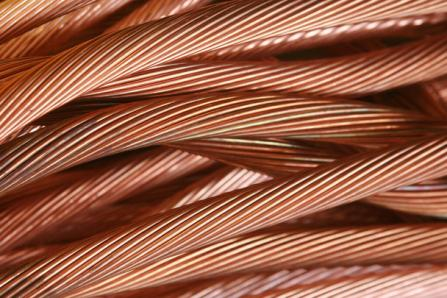

Stroj se používá k výrobě měděného lankového drátu, hliníkového lanka s ocelovým jádrem a ocelového lana. Lze jej také použít k lankování ocelového drátu a izolovaného drátu.
Podle různých modelů lze vybrat maximální vnější průměr zkroucení: 12 mm a 15 m Podle různých modelů je rozsah stoupání zkroucení 20~181, 20~331, 36~274
1. Ovládejte pohodlné ovládání invertoru PLC HMI.
2. Nízká cena a vysoká účinnost.
3. Vysoká rychlost, vysoká kapacita.
4. Tento stroj se používá k výrobě měděného lanka, hliníkového lanka s ocelovým jádrem a ocelového lana. Lze jej také použít k lankování ocelového drátu a izolovaného drátu.
| Typ stroje | typ 400 | typ 500 | typ 630 |
| Průměr jednoho měděného drátu | Ø1,0-2,5mm | Ø 1,3-4,5 mm |
| Průměr jednoho ocelového drátu | Ø1,5-3,0 | Ø1,3-3,5mm |
| Jeden průměr hliníkového drátu | Ø1,5-4,0mm | Ø1,8-5mm |
| Max splétaný prům. | 12 mm | 15 mm |
| Rozsah rozteče | 20-181 mm | 20-331 mm | 36-274 mm |
| Rychlost otáčení trubky | 700 ot./min | Typ velkého ložiska 600 ot./min | Typ velkého ložiska 500 ot./min |
| Opěrné kolo 500 ot./min | Opěrné kolo 350 ot./min |
| Pojezdové kolo pr | Ø800 400 mm | Ø 1250 mm | Ø 1250 mm |
| Výplatní cívka uvnitř pramence | 400mm | 500 mm | 630 mm |
| Velikost navíjecí cívky | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

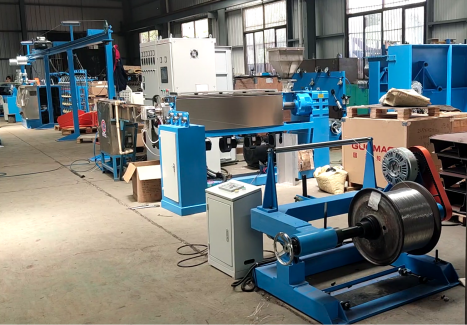

Vytlačovací stroj JCJX-70 35
Přesný design šroubu, odolný, neslizový, chromovaný, rychle mění barvu, s vysokou kapacitou, vysokou kvalitou, soustřednost drátu je více než 90%, s vysokou přesností ±0,03. S dotykovým ovládáním PLC, snadné ovládání, větší homizace.

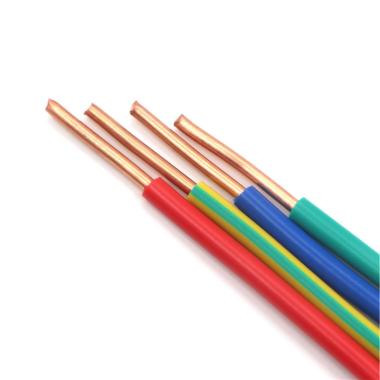

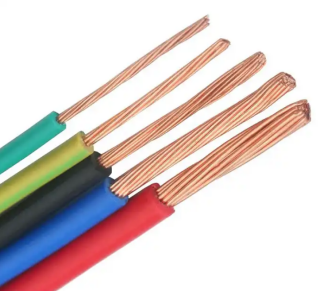

1. Použití: používá se k izolaci kabelu s PVC, LDPE, NYLON, TPU.
2. Výrobní linka se skládá z: výplaty, hlavního stroje, hlavní skříně, pevného žlabu, trakce, odběru.
3. Volitelné díly: housenka, jiskrový stroj, laserový měřič pro zkoušení průměru, šroub LSZH, navíjení a odvíjení portálového typu, navíjení a odvíjení typu s koncovým hřídelem.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Průměr šroubu (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Poměr L/D šroubu | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapacita vytlačování (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapacita vytlačování (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapacita vytlačování (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hlavní výkon motoru | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový průměr (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Velikost cívky pro výplatu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatní výkon | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odtahové jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odtahové jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulační délka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Velikost navíjecí cívky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Převzetí energie | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rychlost linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozměr (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnost (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Svinovací stroj JCJX-630/1250
Používá se hlavně ke svinutí dlouhých rolí drátů nebo kabelů do cívek, aby se usnadnilo následné balení, přeprava a použití.
Funkce:
1. Automatické napětí může ovládat odvíjecí jednotku, dráty jsou uspořádány pertect na cívce.;
2. Přijetím auto pay off set, pay-off drát je v pořádku.
3. Vysoká účinnost, obecně výroba 700 za 8 hodin, třikrát zvedněte.
| Model | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Použitelný rozsah drátů | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Přechod napětí | Automaticky |
| Rychlost hlavního motoru | 0–600 ot./min | 0–300 ot./min | 0–300 ot./min |
| Typ načítání cívky | Pákového typu | Elektrický typ | Elektrický typ |
| Výplatní model bryndáku | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Model klepání | Vnější průměr .≤320 mm Vnitřní průměr 120 mm Šířka 30-100 mm | Vnější prům.≤600 mm Vnitřní průměr 200 300 mm Šířka 60-150 mm 150-200 mm | 50-250 |
| Moc | 2,2 kW | 3kw | 4kw |
| Struktura počítadla měřiče | Typ of wheel pressure | Typ dvojitého kola s tlakem vzduchu | Dvojité kolo zadejte s tlakem vzduchu |
| Typ indukce/ Přesnost měření | Rotační kodér/0,5 % | Rotační kodér/0,5 % | Rotační kodér/0,5 % |
