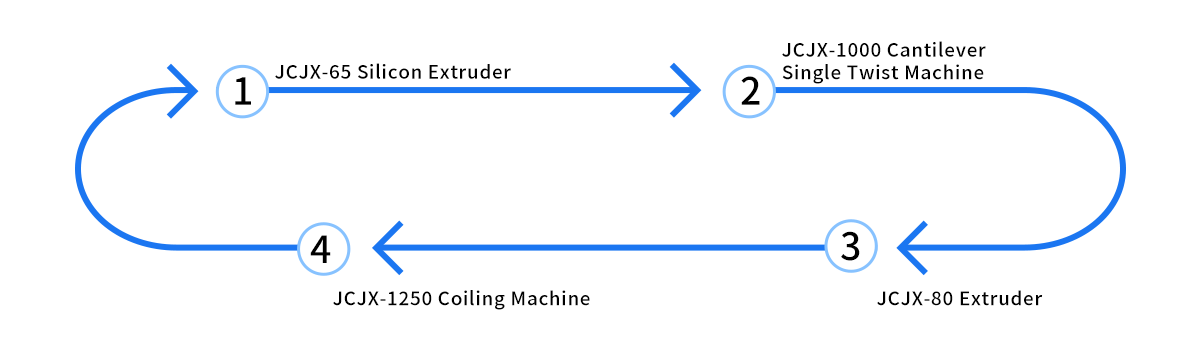

Existují celkem čtyři výrobní linky a podrobnosti jsou následující:
1. Silikonový extrudér JCJX-65 Extruze jádrového drátu
2. JCJX-1000 Cantilever Single Twist Machine Kroucení drátu jádra
3. Extrudér JCJX-80 Extruze pláště
4. Navíjecí stroj JCJX-1250 Navíjení

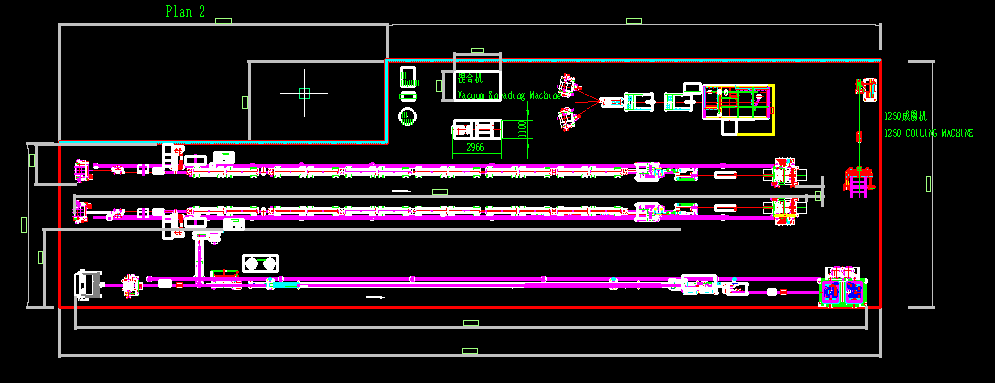

Tovární plánovací výkresy zákazníka
Jiangsu Jiacheng Technology Co., Ltd. se od svého založení v roce 1990 zavázala k rozvoji průmyslu zařízení na výrobu kabelů. Jsme profesionální společnost, která vyrábí různé typy zařízení na výrobu drátů a kabelů, jako jsou stroje na tažení drátu, kroucecí stroje, extruderové stroje, navíjecí a balicí stroje, splétací stroje, žíhací a pocínovací stroje a další související stroje na výrobu drátů a kabelů.

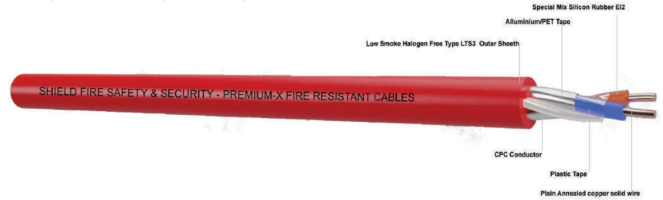

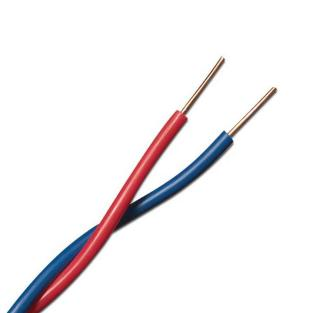

V nedávné době naše společnost úspěšně uzavřela dohodu o spolupráci se zákazníkem ve Spojených arabských emirátech a dodala kompletní plán výroby 2-žilové 1,5-2,5 m 2 m2 požárně odolné výrobní linky na kabely. Během procesu akceptace zákazník vysoce ocenil mechanický výkon, kvalitu a různé poprodejní služby naší společnosti a těší se na další spolupráci s technologií Jiacheng v budoucnu.

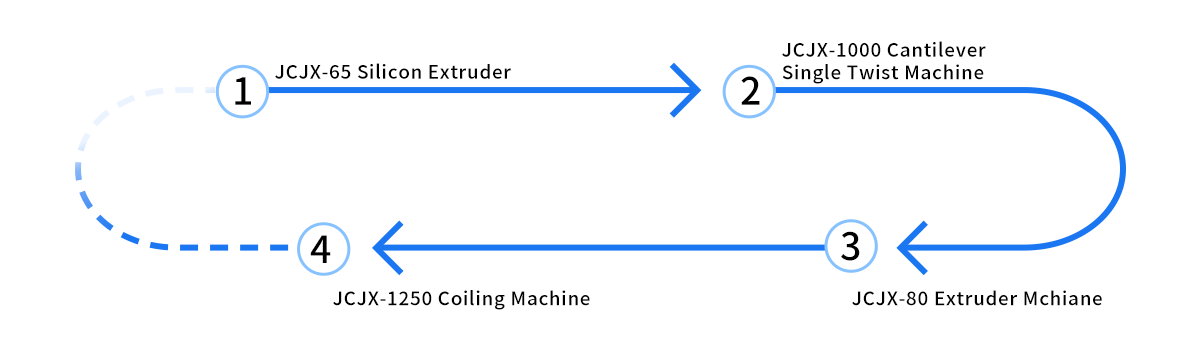

Proces výrobní linky:
Celý plánovací plán

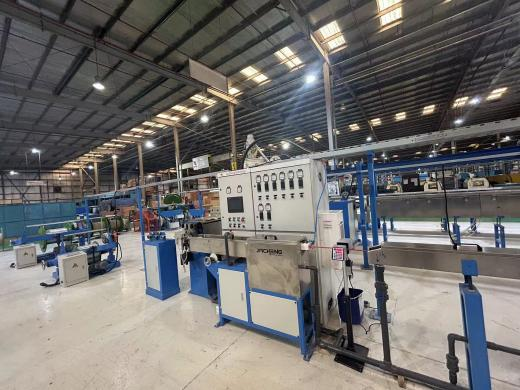

Silikonový extrudér JCJX-65
Použití na všechny druhy vysokoteplotních silikonových kaučukových kabelů a vysokoteplotních plášťů.
1. Ovládání dotykové obrazovky PLC, nastavení a sledování parametrů celé výrobní linky.
2. Silikonový kaučuk používá šroub a hlaveň, křížovou hlavu a matrice, aby se zabránilo vnitřní vulkanizaci.
3. Použitý silikonový kaučuk, který zabraňuje nastavování závitořezné hlavy, automatickému ovládání systému vodního chlazení nebo ručnímu ovládání.
4. S přesným testovacím systémem zpětné vazby pro zajištění přesného průměru drátu, aby se snížily náklady.
| Model | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Výkon hlavního stroje (kw) | 11 | 22 | 37 | 45 |
| Kapacita vytlačování (kg/h) | 30 | 80 | 135 | 260 |
| Průměr šroubu (mm) | φ45 | Φ70 | φ90 | φ120 |
| Poměr L/D šroubu | 12:1 | 14:1 | 14:1 | 14:1 |
| Velikost výplatní cívky (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Velikosti vodičů (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Rozměry hotového kabelu (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Délka vulkanizační nádrže (m) | 12 | 16 | 24 | 24 |
| Topný výkon | Sekce 36kw | Sekce 48kw | Sekce 72kw | Sekce 84kw |
| Trakční motor (kw) | 2.2 | 4 | 7.5 | 11 |
| Produkční rychlost (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Velikosti navíjecí cívky (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

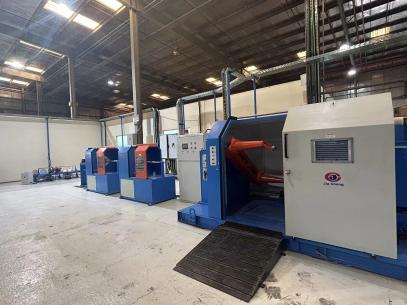

JCJX-1000 Cantilever Single Twist Machine
Používá se na všechny druhy kabelů a obalů a také na všechny druhy měkkých vodičů a počítačových kabelů, gumových kabelů pro ovládání kabelů jako KVVRP, KVVR, RVV, KVV.
1) Větší stabilita, vysoká efektivita výroby, nízká hlučnost a snadná obsluha.
2) Může zkroutit kabel i měděný drát.
3) Kroucení a balení současně.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Průměr odvíjecí cívky (mm) | Φ400-Φ500-Φ630 |
| Průměr navíjecí cívky (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Použitelný průměr drátu (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Výkon hlavního motoru (kw) | 11 | 15 | 15 | 20 |
| Max. položený průměr (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Stoupání kroucení (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| počet otáček (ot./min) | 1000 | 800 | 600 | 550 |
| Přijímací napětí | Pneumatické napětí |
| Styl procházení | Plynulá regulace, podle rychlosti otáčení cívky a vratného pohybu |
| Přejezdová vzdálenost (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Směr kroucení | S nebo Z Směr volné označení |
| Typ balení | Středové ovinutí drátem nebo boční ovinutí |

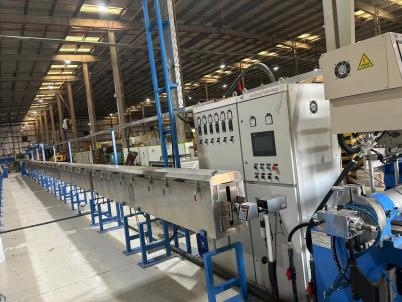

Extrudér JCJX-80
Používá se pro izolaci drátů a kabelů s PVC, LDPE, NYLON, TPU. Může se také jednat o zařízení s trojitým koextručním křížem a dvojitou vrstvou.
1. Výrobní linka se skládá z: odvíječky, hlavního stroje, hlavní skříně, pevného žlabu, pohyblivého žlabu, akumulátoru, trakce, odběru, zkoušečky jisker.
2. Volitelné součásti: aktivní odvíjení, předehřívač, práškový stroj, laserové měřidlo na zkoušení průměru, šroub LSZH, navíječka s jednou a dvěma cívkami, navíjecí a ovinovací stroj.
3. Funkce: přesný design šroubu, odolný, bez hlenu, nesundává chrom, rychle mění barvu, s vysokou kapacitou, vysokou kvalitou, soustřednost drátu je více než 90%, s vysokou přesností ±0,03. S dotykovým ovládáním PLC, snadná obsluha, větší homizace.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Průměr šroubu (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Poměr L/D šroubu | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapacita vytlačování (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapacita vytlačování (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapacita vytlačování (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hlavní výkon motoru | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový průměr (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Velikost cívky pro výplatu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatní výkon | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odtahové jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odtahové jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulační délka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Velikost navíjecí cívky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Převzetí energie | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rychlost linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozměr (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnost (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

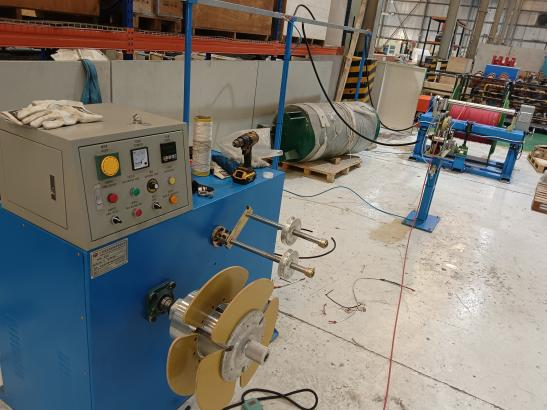

Navíjecí stroj JCJX-1250
Používá se hlavně ke svinutí dlouhých rolí drátů nebo kabelů do cívek, aby se usnadnilo následné balení, přeprava a použití.
Funkce:
1. Automatické napětí může ovládat odvíjecí jednotku, dráty jsou uspořádány pertect na cívce.;
2. Přijetím auto pay off set, pay-off drát je v pořádku.
3. Vysoká účinnost, obecně, produkuje 700 za 8 hodin, zvedněte třikrát.
| Model | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Použitelný rozsah drátů | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Přechod napětí | Automaticky |
| Rychlost hlavního motoru | 0–600 ot./min | 0–300 ot./min | 0–300 ot./min |
| Typ načítání cívky | Pákového typu | Elektrický typ | Elektrický typ |
| Výplatní model bryndáku | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Model klepání | Vnější průměr .≤320 mm Vnitřní průměr 120 mm Šířka 30-100 mm | Vnější prům.≤600 mm Vnitřní průměr 200 300 mm Šířka 60-150 mm 150-200 mm | 50-250 |
| Moc | 2,2 kW | 3kw | 4kw |
| Struktura počítadla měřiče | Typ of wheel pressure | Typ dvojitého kola s tlakem vzduchu | Dvojité kolo zadejte s tlakem vzduchu |
| Typ indukce/ Přesnost měření | Rotační kodér/0,5 % | Rotační kodér/0,5 % | Rotační kodér/0,5 % |
