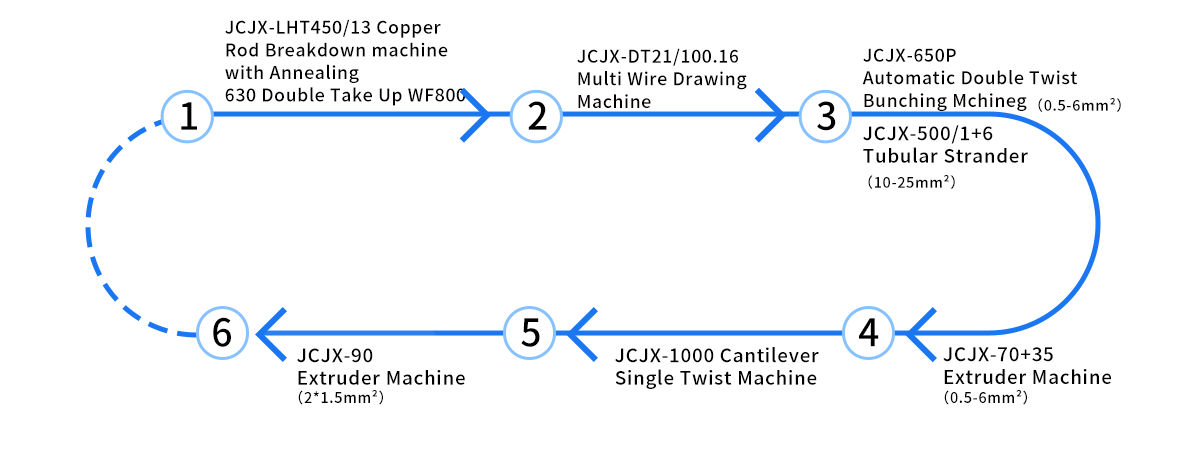

Celková konstrukce zařízení je následující:
1. Stroj na rozbíjení měděných tyčí LHT450/13 s žíháním Výtah z 8 mm měděného drátu na 1,2–3,5 mm
2. Vícežilový tažný stroj JCJX-DT21/100.16 Výroba jemných drátů 0,15–0,5 mm
3. JCJX-650P Automatic Double Twist Bunching Machine Otočením 19-84 drátů vytvořte měkké kroucené vodiče o ploše 0,5-6 mm² metr čtverečních

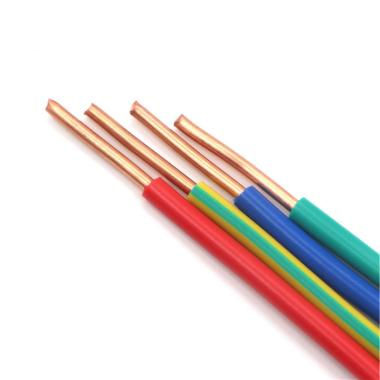

4. Vytlačovací stroj JCJX-70 35 Vytlačování izolace pro 0,5–6 čtvercových drátů
5. JCJX-1000Cantilever Single Twist Machine Spletené 2-5žilové izolované dráty

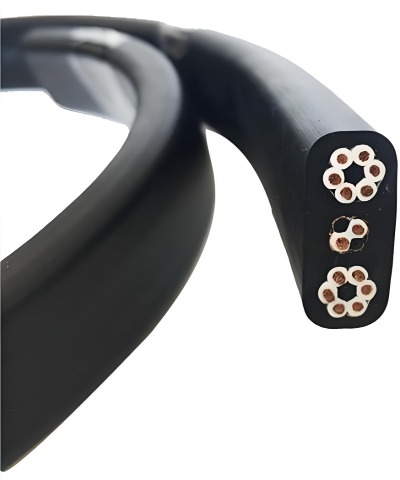

6. Vytlačovací stroj JCJX-90 Zajistěte ochranný plášť pro 2-5žilový kabel a plochý drát 2 * 1,5 mm2

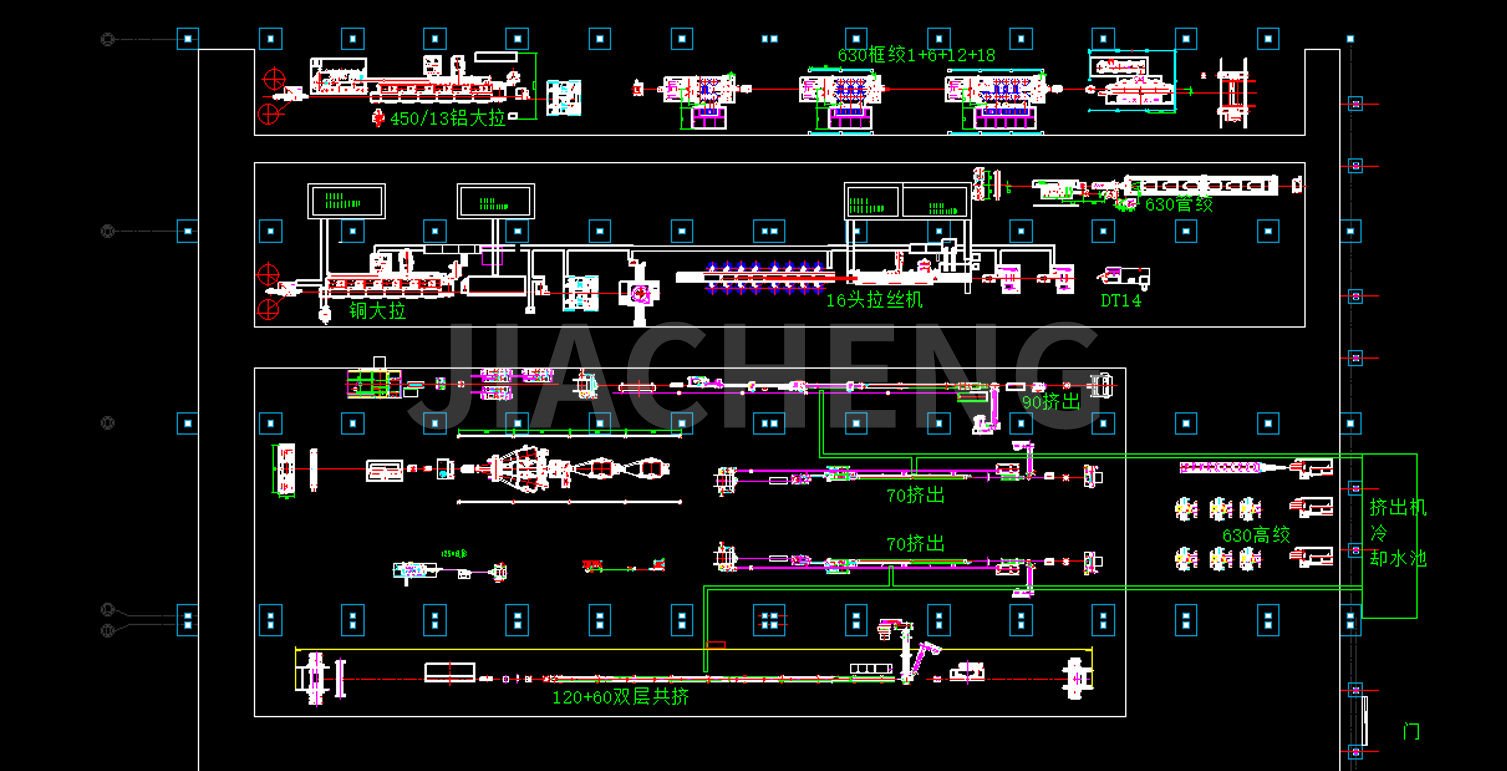

Zákaznické tovární plánovací výkresy:

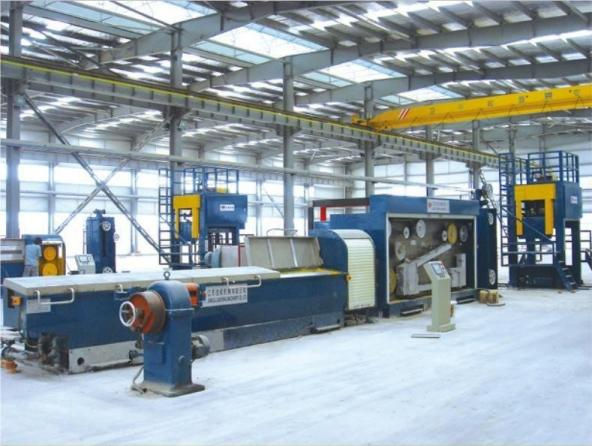

(1)LHT450/13 Stroj na rozbíjení měděných tyčí s žíháním
Vysokorychlostní stroj na bourání měděných tyčí JCJX-LHT450/13 má táhnout ∮8mm obyčejnou měděnou tyč na ∮1,2-3,5mm měkký měděný drát. Tažné navijáky jsou uspořádány v linii, která je schopna pracovat nepřetržitě s vysokou rychlostí tažení. Mechanické části a elektrické ovládání si navzájem odpovídají a jsou snadno ovladatelné, výměna matric bez přestávky a automatická výměna cívek. Tento stroj se vyznačuje snadnou obsluhou, vysokou účinností a kvalitním produktem.
| Typ stroje | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. vstupní průměr (mm) | φ8 | φ8 | φ8 |
| Průměr výstupu (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Max. rychlost linky (m/s) | 25 | 22 | 20 |
| Stavba těla | Vyžehlený odlitek |
| Typ převodovky | Díky vysoce přesným brusným převodům |
| Průměr navijáku pevné rychlosti (mm) | Průměr navijáku pevné rychlosti (mm) |
| Tažné kolo | φ450 |
| Výkon hlavního motoru (KW) | Potaženo wolframem |
| Lopatkový motor s pevnou rychlostí (KW) | 280 |
| Typ mazání | 75 |
| Typ mazání | Ponoření |
| Volitelná výbava | 1. Zařízení pro průběžné žíhání 450T 2. Dvojité hrabání 3. Navíječka 4、 WS-1000 odběr |
| Online zařízení pro kontinuální žíhání |
| Typ stroje | 450T | 450 TB |
| Žíhací drát Prům. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Žíhací napětí (V) | 0-60 | 0-60 |
| Žíhací proud (A) | 0-6000A (DC) | 0-5000A (AC) |
| Max. Rychlost žíhání (m/s) | 25 |

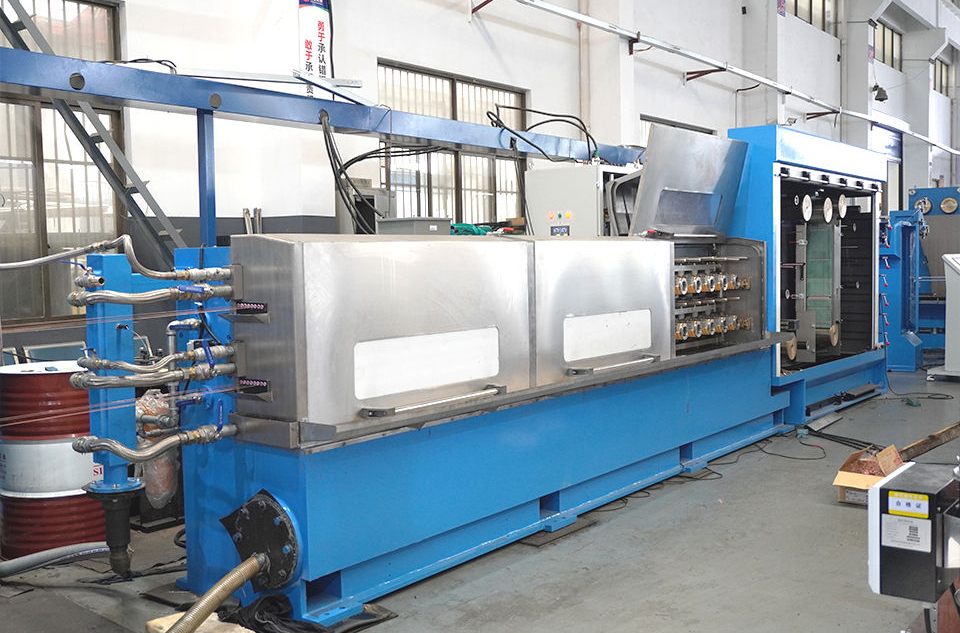

(2)JCJX-DT21/100.16 Vícenásobný tahač drátu
Jednou z klíčových výhod vícedrátového tažného stroje je jeho vysoká produktivita. Současným tažením více drátů stroj výrazně zvyšuje výkon ve srovnání s tradičními jednodrátovými tažnými stroji. Vícedrátové tahací stroje jsou všestranné a zvládnou různé typy kovových tyčí a svazků drátů, včetně mědi, hliníku a jejich slitin.

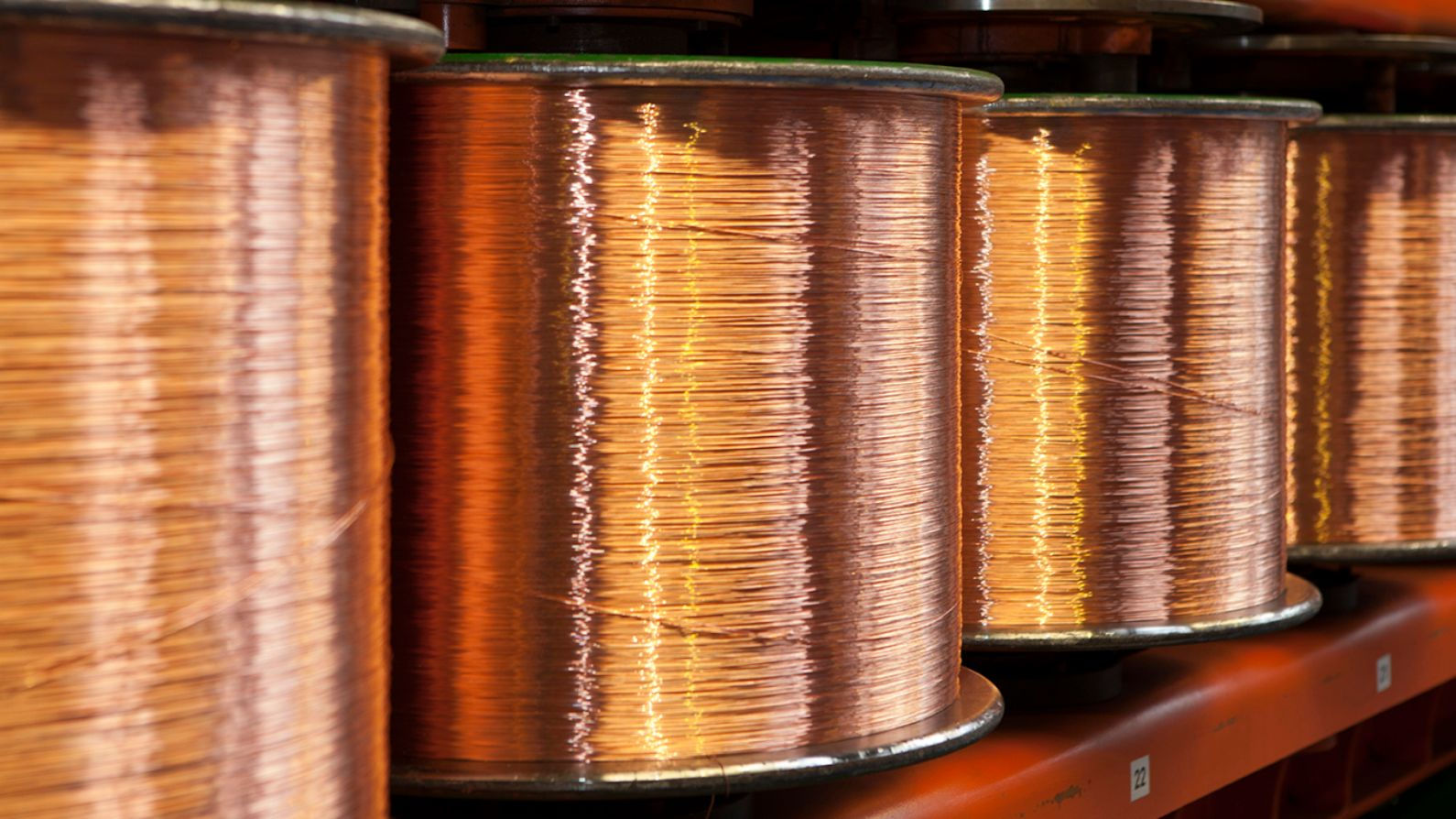

Výstupní průměr: Vyrábějte jemné dráty 0,15-0,5 mm
| Typ stroje | DT18/120,4 | DT24/100,16 | DT24/100,20 |
| Tažený drát č. | 4 dráty | 16 drátů | 20 drátů |
| Max. Zemřít č. | 18 | 24 | 24 |
| Max. Vstupní průměr (mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Průměr výstupu (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Průměr tažného navijáku (mm) | Ø120 | Ø100 | Ø100 |
| Max. Rychlost kreslení (m/s) | 25 | 30 | 30 |

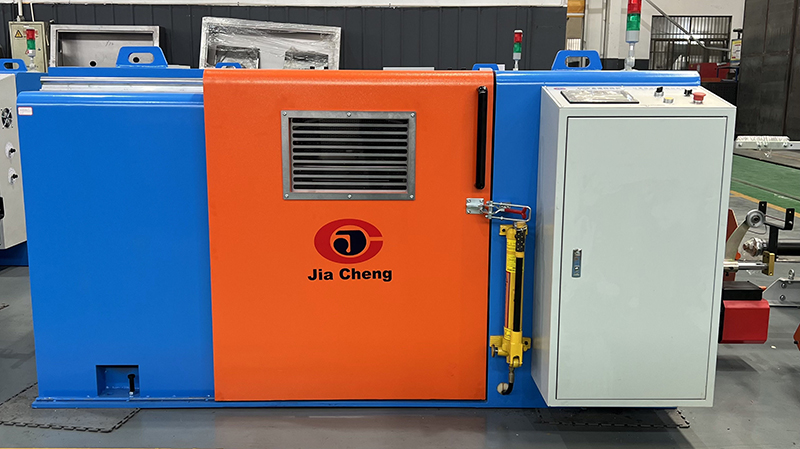

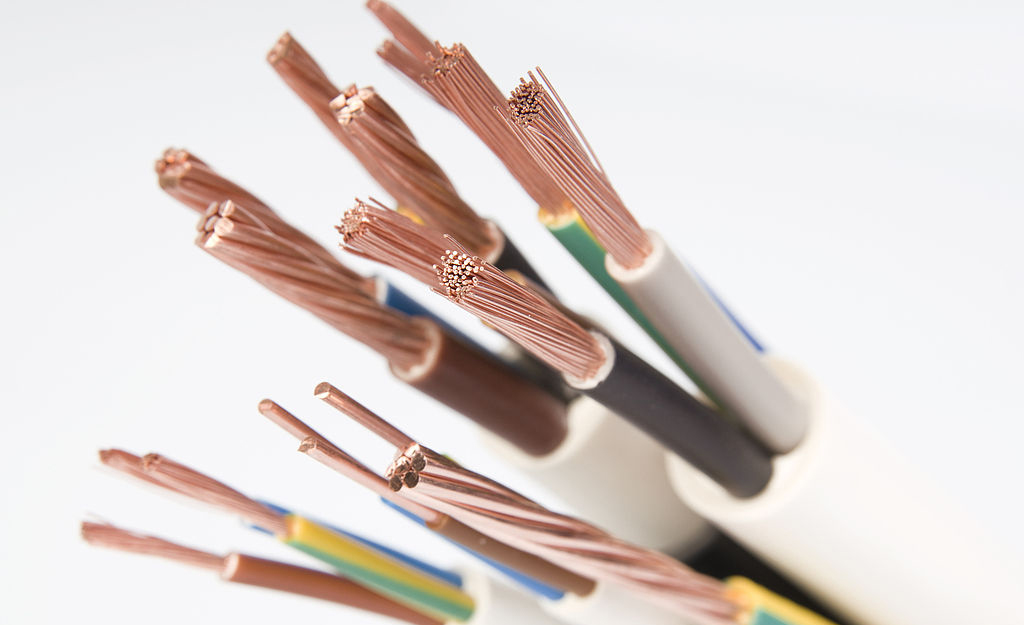

(3) JCJX-650P automatický dvojitý točivý svazovací stroj
Je přizpůsoben ke zkroucení holého měděného drátu, pocínovaného drátu a lakovaného drátu, které mají více než 7 pramenů, magnetická brzda, která automaticky brzdí, když se drát přetrhne, napětí využívá typ magnetické práškové spojky. (výstup ovládání PLC)
| Typ stroje | JCJX-650P | JCJX-800P | JCJX-1000 |
| Použijte | Pro svazování 7 holých měděných, pocínovaných drátů, smaltovaných drátů |
| Typ ovládání | PLC HMI Ovládání invertoru |
| Plocha kroucené sekce (mm2) | 0,18-6,00 | 2.5-16.00 | 8:00-20:00 |
| Průměr měděného drátu (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Rozteč kroucení (mm) | 11,61-99,04 | 22,51-152,32 | 22,73-173,66 |
| Směr kroucení | S nebo Z |
| Přijímací napětí | Napětí řízené magnetickou spojkou |
| Maximální otáčky hlavního hřídele (ot./min) | 2000 | 1200 | 800 |
| Typ procházení | Příčný a vzdálenost lze nastavit příčným ložiskem |
| Mazání ložisek | Mazání řídkým olejem, cirkulační chlazení | Mazací hlavice vysokoteplotním olejem | Mazací hlavice vysokoteplotním olejem |
| Typ nakládání a vyjímání cívky | Hydraulický typ |
| Max. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Jednotka automatického zastavení | Automatické zastavení při dosažení nastavené délky a přerušení drátu uvnitř i vně |
| Brzda | Magnetická brzda |
| Výkon motoru (kw) | 7.5 | 11 | 22 |
| Výška středu hlavního hřídele (mm) | 850 | 900 | 1100 |

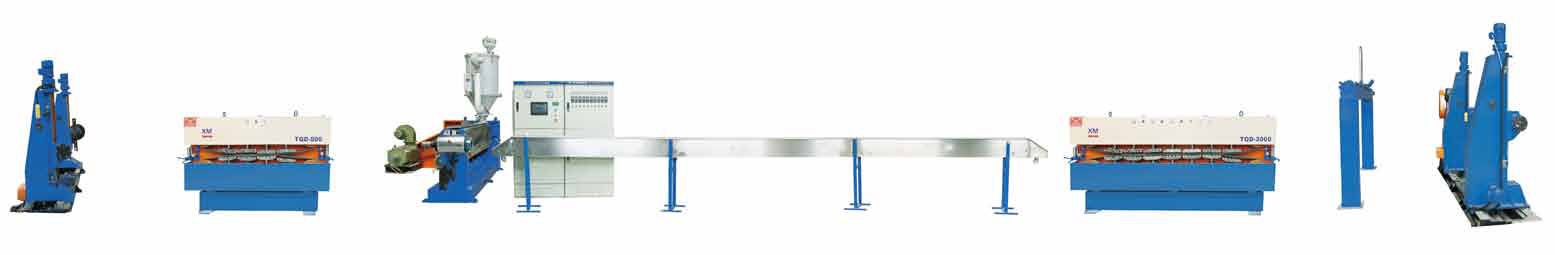

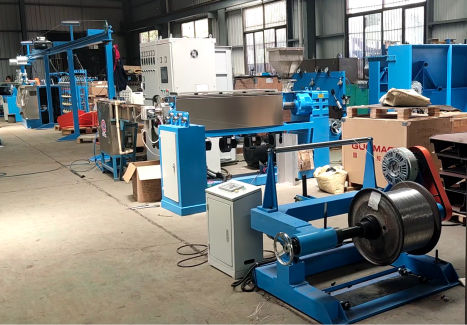

(4) Vytlačovací stroj JCJX-70 35
Přesný design šroubu, odolný, neslizový, chromovaný, rychle mění barvu, s vysokou kapacitou, vysokou kvalitou, soustřednost drátu je více než 90%, s vysokou přesností ±0,03. S dotykovým ovládáním PLC, snadné ovládání, větší homizace.
1. Použití: používá se k izolaci kabelu s PVC, LDPE, NYLON, TPU.
2. Výrobní linka se skládá z: výplaty, hlavního stroje, hlavní skříně, pevného žlabu, trakce, odběru.
3. Volitelné díly: housenka, jiskrový stroj, laserový měřič pro zkoušení průměru, šroub LSZH, navíjení a odvíjení portálového typu, navíjení a odvíjení typu s koncovým hřídelem.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Průměr šroubu (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Poměr L/D šroubu | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extruzní kapacita (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extruzní kapacita (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extruzní kapacita (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hlavní výkon motoru | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový průměr (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Velikost cívky pro výplatu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatní výkon | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odtahové jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odtahové jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulační délka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Velikost navíjecí cívky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Převzetí energie | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rychlost linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozměr (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnost (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 $ $ |

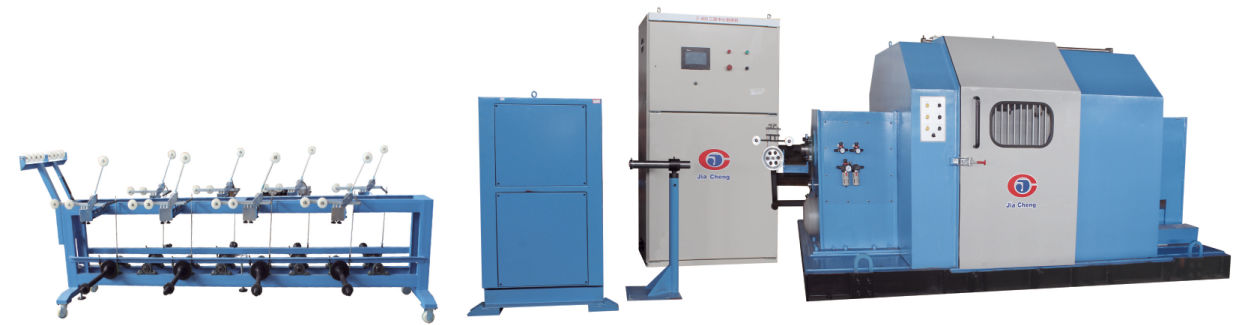

(5)JCJX-1000Cantilever Single Twist Machine
Je vhodný pro všechny druhy datových kabelů, komunikační kabely, speciální kabely kroucené, současně hotové středové omotávání a boční omotávání.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Průměr odvíjecí cívky (mm) | Φ400-Φ500-Φ630 |
| Průměr navíjecí cívky (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Použitelný průměr drátu (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Výkon hlavního motoru (kw) | 11 | 15 | 15 | 20 |
| Max. položený průměr (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Stoupání kroucení (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| počet otáček (ot./min) | 1000 | 800 | 600 | 550 |
| Přijímací napětí | Pneumatické napětí |
| Styl procházení | Plynulá regulace, podle rychlosti otáčení cívky a vratného pohybu |
| Přejezdová vzdálenost (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Směr kroucení | S nebo Z Direction free designation |
| Typ balení | Středové ovinutí drátem nebo boční ovinutí |

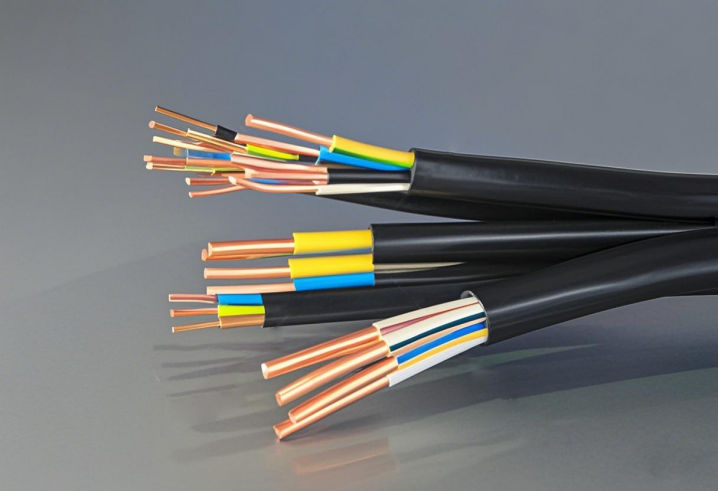

(6) Vytlačovací stroj JCJX-90
Rozsah použití: platí pro výrobu kabelu s izolací z PVC, poskytněte ochranný plášť pro 2-5 žilový kabel a plochý drát 2 * 1,5 mm2
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Průměr šroubu (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Poměr L/D šroubu | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extruzní kapacita (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extruzní kapacita (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extruzní kapacita (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hlavní výkon motoru | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový průměr (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Velikost cívky pro výplatu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatní výkon | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odtahové jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odtahové jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulační délka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Velikost navíjecí cívky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Převzetí energie | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rychlost linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozměr (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnost (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 $ $ |
