Vysvětlení strojů na tažení drátu: Jak fungují, jaké typy existují a jak si vybrat ten správný

Co dělá stroj na tažení drátu – a proč na tom záleží

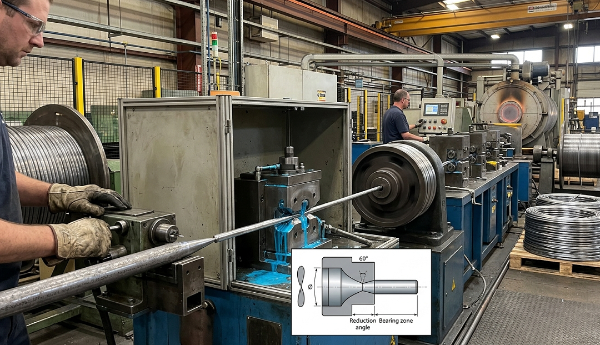

Stroj pro tažení drátu zmenšuje průměr kovové tyče nebo drátu jeho tažením přes řadu postupně menších lisovnic pod napětím. Výstupem je drát s přesným průměrem, zlepšenými mechanickými vlastnostmi a hladší povrchovou úpravou – vlastnosti, kterých nelze spolehlivě dosáhnout samotným válcováním nebo vytlačováním.

Tažení drátu je základním procesem za prakticky každým drátěným výrobkem v moderní výrobě — od elektrických vodičů a automobilových kabelů po pružinovou ocel, chirurgické šicí materiály a klavírní dráty. Stroj, který začíná s 5,5 mm ocelovou tyčí, ji může zmenšit na 0,1 mm nebo jemnější postupnými taženími, z nichž každý odstraní řízené procento plochy průřezu.

Výběr vpravo stroj na tažení drátu — ať už jde o měď, hliník, ocel nebo speciální slitiny — záleží na pochopení procesní mechaniky, konfigurací stroje, konstrukce matrice, požadavků na mazání a konečných specifikací drátu, které vaše aplikace vyžaduje. Tato příručka pokrývá každou z těchto oblastí se specifičností potřebnou pro informované rozhodnutí o vybavení.

Proces kreslení drátu: Krok za krokem

Proces kreslení se řídí konzistentní mechanickou logikou bez ohledu na tažený materiál. Pochopení každé fáze pomáhá diagnostikovat problémy a optimalizovat kvalitu výstupu.

1. Ukazování: Přední konec tyče je zkosený – buď pěchováním, válcováním nebo broušením – takže jej lze protáhnout otvorem matrice a uchopit tažným navijákem nebo blokem.
2. Vstup na zem: Zahrocený drát vstupuje do zvonu matrice (vstupního kužele), který ji vede do nájezdového úhlu, kde začíná deformace.
3. Redukční zóna: Drát je při průchodu nosnou zónou matrice radiálně stlačován. Plocha průřezu se zmenšuje, zatímco délka se úměrně zvětšuje. Snížení na jeden průchod se obvykle pohybuje od 15 % až 25 % pro ocel a až 30 % až 35 % pro měkčí kovy, jako je měď a hliník .
4. Ložisková zóna: Krátká válcová část, která řídí konečný průměr a povrchovou úpravu.
5. Úleva zad: Mírné zkosení na výstupu z matrice, které brání drátu ve svazku při jeho odchodu.
6. Navíjení: Tažený drát se navine na naviják nebo cívku pro další průchod nebo konečné balení.

Každý průchod matricí ztvrdne drát v důsledku plastické deformace. U materiálů, jako je ocel s vysokým obsahem uhlíku a nerez, může být po několika průchodech vyžadováno přechodné žíhání (změkčení tepelným zpracováním), aby se obnovila tažnost, než bude pokračovat tažení. Měď a hliník obvykle umožňují větší redukce před žíháním.

Hlavní typy strojů pro tažení drátu

Tažírny drátu jsou kategorizovány především podle počtu tažných bloků (jednoprůchodové vs. víceprůchodové), uspořádání těchto bloků a typu zpracovávaného materiálu a tloušťky drátu. Každá konfigurace vyhovuje jinému výrobnímu scénáři.

Jednoblokové (Single-Die) Tažící stroje

Nejjednodušší konfigurace: jedna kostka, jeden naviják. Tyč prochází jedinou matricí a navíjí se na rotující buben. Jednoblokové stroje se používají pro tažení těžkých drátů a tyčí — typicky zmenšující tyč z 5–12 mm na 2–4 mm jediným tahem. Jsou běžné jako první stupeň ve vícestrojové tažné lince a používají se také pro speciální aplikace, kde je potřeba časté výměny matrice.

Rychlosti tažení pro jednoblokové stroje pracující s těžkými tyčemi jsou typicky 1 až 5 metrů za sekundu . Výhodou je mechanická jednoduchost a snadné nastavení; omezením je, že při každém průchodu strojem je dosaženo pouze jednoho snížení.

Víceprůchodové (průběžné) kreslící stroje

Víceprůchodové stroje provlékají drát řadou průvlaků a navijáků v jediném kontinuálním průchodu. Každý naviják se otáčí rychleji než předchozí, aby se kompenzovala zvýšená rychlost a délka drátu po každém zmenšení. Tyto stroje jsou tahouny drátu – jeden stroj s 12 zápustkami může vzít tyč o průměru 5,5 mm a táhnout ji až pod 1 mm bez zastavení.

Moderní víceprůchodové stroje na jemný měděný drát mohou dosahovat výstupní rychlosti přesahující 30 metrů za sekundu , přičemž některé vysokorychlostní stroje s jemným drátem dosahují 40–50 m/s . Počet matric ve stroji se typicky pohybuje od 6 do 25 v závislosti na konečném rozměru a materiálu.

Stroje pro tažení za mokra

U strojů pro tažení za mokra jsou matrice a navijáky zcela ponořeny v roztoku kapalného maziva a chladicí kapaliny. Toto je staardní konfigurace pro jemné a ultrajemné tažení drátu — průměry pod přibližně 0,5 mm — kde by teplo generované při vysokých rychlostech tažení jinak poškodilo drát nebo matrice. Mokré stroje dominují ve výrobě magnetového drátu, telekomunikačního drátu a jemného drátu z nerezové oceli.

Suché kreslící stroje

Stroje pro tažení za sucha používají spíše prášková nebo pastová maziva než tekuté lázně. Používají se pro střední až hrubý drát , zejména ocelový drát v rozsahu 0,5–5 mm, kde suchá maziva, jako je stearát sodný nebo vápenatý, poskytují dostatečné mazání bez komplikací kapalného systému. Ocelový plášťový kord a pružinový drát se běžně vyrábí na suchých tažných zařízeních.

Přímé kreslící stroje

V přímočarém stroji se drát pohybuje vodorovně skrz matrice, aniž by se ovinul kolem mezilehlých navijáků. Tím se eliminuje ohybové namáhání způsobené navíjením kolem bubnu, díky čemuž jsou preferovány přímočaré stroje tvrdé, křehké nebo vysoce hodnotné materiály — jako je wolfram, molybden, titanový drát a drát svařovací elektrody — kde by únava z ohybu během tažení způsobila přetržení.

Specifikace stroje na tažení drátu ve srovnání podle aplikace

Matrice: Komponenta, která definuje kvalitu drátu

Tažírna je srdcem procesu. Geometrie matrice, materiál a povrchová úprava přímo určují toleranci průměru drátu, kvalitu povrchu a životnost matrice. Špatně specifikovaná nebo opotřebovaná matrice vytváří drát, který je mimo toleranci, je drsný nebo náchylný k přetržení.

Materiály matrice

• Karbid wolframu: Standardní materiál matrice pro většinu aplikací s ocelí a středním drátem. Vynikající odolnost proti opotřebení, nákladově efektivní, dostupné v široké škále jakostí. Typická životnost drátu z uhlíkové oceli: 200–500 kg drátu na matrici v závislosti na tvrdosti a redukci drátu.
• Polykrystalický diamant (PCD): Používá se pro jemné a ultrajemné tažení drátu mědi a drahých kovů. Dramaticky delší životnost než karbid – často 10–50× delší — zdůvodnění výrazně vyšších nákladů na velkoobjemovou výrobu jemného drátu.
• Přírodní diamant: Stále se používá pro nejjemnější tloušťky drátu pod přibližně 0,05 mm, kde krystalografická dokonalost přírodního diamantu poskytuje povrchové úpravy a rozměrové tolerance, kterým se syntetické alternativy nemohou rovnat.
• keramika: Používá se ve specifických aplikacích, jako je tažení nerezové oceli nebo titanu, kde by chemická reaktivita mezi drátem a karbidem způsobila zrychlené opotřebení.

Úhel zápustky a plán redukce

Poloviční úhel přiblížení matrice — úhel mezi osou matrice a zúženou redukční zónou — se obvykle pohybuje od 6° až 12° pro většinu aplikací. Menší úhel snižuje tažnou sílu a opotřebení matrice, ale zvyšuje kontaktní délku a tření. Větší úhel zkracuje kontakt, ale zvyšuje nadbytečnou deformaci, která zvyšuje teplotu drátu a rychlost zpevňování. Optimální úhel pro daný materiál a redukci je stanoven empiricky a je úzce drženým parametrem v komerčních operacích tažení drátu.

Plán zmenšování — kolik zmenšení plochy je přiřazeno každé matrici ve víceprůchodovém stroji — musí být vyvážené, aby nedošlo k přetížení jedné matrice, když stroj pracuje se špičkovou propustností. Typické zmenšení plochy na jeden průchod je 17–22 % pro ocel and 20–30 % pro měď . Tlačení nad tyto prahové hodnoty exponenciálně zvyšuje frekvenci přerušení drátu a opotřebení matrice.

Mazání: Rozhodující pro výkon stroje a kvalitu drátu

Mazání při tažení drátu má tři funkce: snížení tření mezi drátem a matricí, odstranění tepla generovaného deformací a třením a zabránění svařování nebo zadření mezi povrchem drátu a materiálem matrice. Špatné mazání je jedinou nejčastější příčinou předčasného selhání matrice, nadměrného zlomení drátu a špatné kvality povrchu.

• Suché lubrikanty (mýdlové prášky): Stearan sodný a stearan vápenatý jsou nejběžnější suchá maziva pro tažení ocelového drátu. Drát je předem potažen vápennou nebo boraxovou nosnou vrstvou, která reaguje s mýdlem za vzniku filmu zinkového mýdla na rozhraní matrice. Efektivní pro lámání tyčí a střední drát, ale není vhodný pro jemný drát.
• Vlhká maziva (emulze a čisté oleje): Pro stroje pro tažení za mokra jsou standardní emulze na vodní bázi obsahující syntetické mazací přísady. Koncentrace se obvykle udržuje mezi 3 % a 10 % objemových s pH regulovaným mezi 8,5 a 9,5, aby se zabránilo růstu bakterií a korozi. Čisté oleje (neemulgované) se používají pro specifické aplikace z nerezové oceli a speciálních slitin.
• Kovové povlaky: Pro velmi vysokouhlíkovou ocel (pneumatikový kord, PC lanko) je tyč před tažením potažena mosazí nebo zinkem galvanickým pokovováním nebo žárovým patentováním. Tyto kovové povlaky působí jako pevné nosiče maziva a během tažení se spotřebovávají, přičemž na rozhraní matrice se ukládá tenký mazací film.

Klíčové faktory při výběru stroje na tažení drátu

Nákup nebo specifikace stroje na tažení drátu vyžaduje přizpůsobení více technických parametrů vašim výrobním požadavkům. Toto jsou faktory, které mají největší vliv na kvalitu výstupu, provozní náklady a návratnost investic:

Rozsah materiálu a drátu

Před vyhodnocením jakéhokoli stroje definujte rozsah vstupních a výstupních průměrů. Stroj optimalizovaný pro tažení měděného jemného drátu není vhodný pro lámání ocelových tyčí a naopak. Pokud vaše produktová řada pokrývá široké okénko – například 5 mm až 0,3 mm – budete pravděpodobně potřebovat dva stroje v sérii spíše než jednu jednotku.

Výkon motoru a tažná síla

Tažná síla je úměrná ploše průřezu drátu, meze kluzu materiálu a celkové redukci plochy na průchod. Poddimenzovaný výkon motoru má za následek zastavení tahu a nadměrné lámání vodičů; předimenzování plýtvá kapitálem a energií. U strojů se středním ocelovým drátem zpracovávajícím drát 1–3 mm se instalovaný výkon motoru obvykle pohybuje od 15 kW až 75 kW na blok tažení v závislosti na počtu průchodů a rychlosti tažení.

Řízení rychlosti a synchronizace

U víceprůchodových strojů musí být rychlost každého navijáku přesně synchronizována pro udržení správného zpětného napětí mezi průchody. Použití moderních strojů frekvenční měniče (VFD) s regulací tahu v uzavřené smyčce na každém bloku, což umožňuje automatické přizpůsobení změnám prodloužení drátu. Starší stroje používají mechanické rychlostní poměry, které vyžadují ruční ladění při změně jakosti drátu nebo rozvrhu zápustek.

Možnost inline žíhání

U tažení měděného a hliníkového drátu kontinuální inline žíhání – průchod hotového drátu krátkou odporovou ohřívací zónou před navíjecí cívkou – obnovuje tažnost bez samostatného cyklu žíhání v peci. Inline žíhání může eliminovat celý samostatný krok zpracování , což výrazně snižuje průběžnou dobu výroby a náklady na energii na kilogram vyrobeného drátu. Ověřte, zda je výstupní rychlost stroje kompatibilní s dobou tepelného setrvání požadovanou pro adekvátní žíhání vaší cílové slitiny.

Detekce přerušení a automatický restart

Přetržení drátu jsou nevyhnutelnou součástí tažných operací, zejména na strojích s jemným drátem běžícím vysokou rychlostí. Dopad přerušení na náklady do značné míry závisí na tom, jak rychle se stroj zastaví a jak rychle může operátor znovu navléknout a znovu spustit. Mezi moderní stroje patří optické nebo kontaktní detektory přerušení které zastaví stroj během milisekund po přerušení au některých modelů mohou automaticky znovu navléknout a znovu spustit bez zásahu obsluhy. Na vysokorychlostním stroji s jemným drátem běžícím rychlostí 40 m/s se může obnovit zkrácení doby navíjení z 15 minut na 2 minuty stovky hodin výroby ročně na jediném stroji.

Běžné problémy s kreslením drátů a jejich kořenové příčiny

Diagnostická znalost běžných problémů výkresu snižuje prostoje a zmetkovitost. Většina defektů má původ v jednom ze tří zdrojů: stavu matrice, selhání mazání nebo nekonzistenci materiálu.

• Časté přerušení drátu: Nejčastěji je způsobeno nadměrným úběrem na jeden průchod, opotřebenými nebo prasklými matricemi, nedostatečným mazáním nebo tvrdými místy na vstupní tyči v důsledku segregace nebo nesprávné praxe válcovny. Nejprve zkontrolujte stav matrice a poté zkontrolujte plán redukce.
• Povrchové rýhování nebo čáry kostek: Označuje opotřebení matrice, kontaminaci povrchu matrice nebo poruchu maziva. Vyměňte matrici a propláchněte mazací systém. Bodování, které zůstane neadresné, se rozšíří do spodních forem a znehodnotí celou délku produktu.
• Změna průměru podél drátu: Může být důsledkem kolísání napětí (zkontrolujte kalibraci VFD a stav povrchu navijáku), opotřebované oblasti ložisek v matricích nebo nekonzistentní průměr vstupní tyče.
• Nadměrná tvorba tepla: Poukazuje na nedostatečné mazání, nadměrnou rychlost tažení pro chladicí kapacitu mazacího systému nebo snížení na jeden průchod přesahující tepelnou toleranci materiálu. Teplota měděného drátu na výstupu z matrice by měla obecně zůstat nižší 150 °C aby se zabránilo oxidaci povrchu.
• Problémy s navíjením nebo litím na cívkovém drátu: Zbytkové napětí z procesu tažení může způsobit, že drát odskočí z cívky nebo vytvoří nekonzistentní cívky. To obvykle vyřeší nastavení zpětného napětí na konečném navijáku nebo přidání vyrovnávacího válce před navíjecí cívkou.
