EnCo je kreslící drát?
Tažení drátu je proces zmenšování kovové tyče nebo drátu na menší průměr jeho tažením přes řadu zužujících se matric pod napětím. Výsledkem je drát s užšími rozměrovými tolerancemi, zlepšenou povrchovou úpravou a zlepšenými mechanickými vlastnostmi ve srovnání s původní tyčí. Tento proces zpracování za studena je zásadní pro výrobu měděných elektrických drátů, ocelových kabelů, hliníkových vodičů, pružin z nerezové oceli a bezpočtu dalších produktů používaných ve stavebnictví, automobilovém, elektronickém a telekomunikačním průmyslu.
V praxi lze ocelovou tyč o průměru 6,5 mm táhnout až na 0,10 mm postupnými průchody, čímž se dosáhne celkového zmenšení plochy přesahující 99 %. Tento proces funguje, protože kov je tažný – plasticky se deformuje bez lámání, když je protahován matricí pod řízeným úhlem a rychlostí.

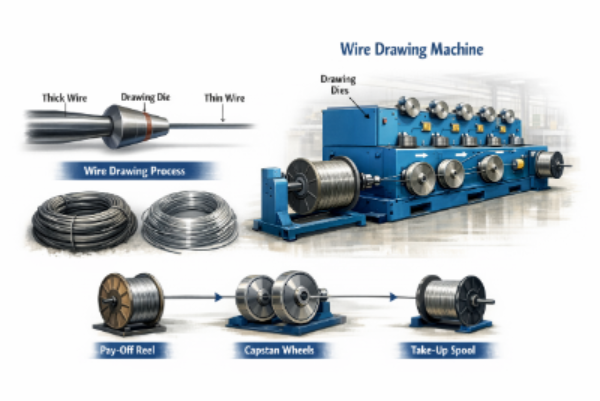

Jak funguje proces tažení drátu krok za krokem
Proces tažení drátu se řídí přesně definovanou sekvencí, která přeměňuje surový tyčový materiál na hotový drát s přesnými specifikacemi:
- Příprava prutu: Vstupní tyč (typicky 5,5–13 mm) se čistí kyselým mořením nebo mechanickým odstraňováním okují, aby se odstranily okují a oxidy, které by mohly poškodit matrice.
- Ukazování: Jeden konec tyče je zkosený (zahrocený), takže může být provlečen první matricí a uchopen tažným blokem.
- Mazání: Drát prochází nádobou na mazivo (suchý mýdlový prášek, olejová emulze nebo mokré mazivo), aby se snížilo tření a opotřebení matrice.
- Kresba kostkou: Drát je tažen skrz kalenou matrici – typicky karbid wolframu pro těžké velikosti a polykrystalický diamant (PCD) pro jemný drát – což snižuje plochu průřezu o 10–30 % na jeden průchod.
- Mezižíhání (v případě potřeby): Po značném zpracování za studena je drát změkčen v peci (600–900 °C pro ocel), aby se obnovila tažnost před dalším tažením.
- Zařazování: Hotový drát je navíjen na cívky nebo cívky s řízeným napětím pro přepravu nebo následné zpracování.
Každý průchod matricí zpevňuje kov a zvyšuje pevnost v tahu. Drát z oceli s vysokým obsahem uhlíku tažený na 2 mm, například, může dosáhnout pevnosti v tahu 1 800–2 200 MPa — mnohem vyšší než 600–900 MPa původní tyče válcované za tepla.
Co je stroj na tažení drátu?

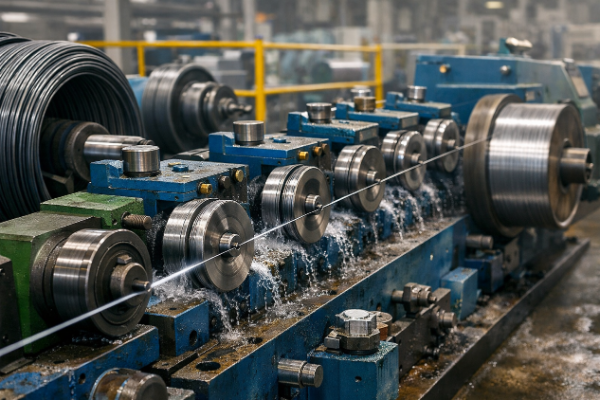

Stroj pro tažení drátu je průmyslové zařízení, které mechanizuje a automatizuje proces tažení, tažením drátu přes jednu nebo více matric při kontrolovaných rychlostech pomocí motorizovaných navijáků nebo tažných bloků. Moderní stroje sahají od jednoramenných válcových bloků používaných pro těžké bourání tyčí až po kontinuální stroje pro tažení jemného drátu s 25 matricemi schopné produkovat drát tenčí než lidský vlas při rychlostech přesahujících 3 000 m/min.
Tažící stroje jsou kategorizovány podle materiálu (ocel, měď, hliník), rozsahu průměrů drátu, počtu tažných průchodů (zápustek) a konfigurace pohonu. Výběr správného typu stroje přímo určuje produktivitu, kvalitu drátu a spotřebu energie.
Hlavní typy strojů pro tažení drátu
Různé aplikace vyžadují různé konfigurace stroje. Níže uvedená tabulka shrnuje nejběžnější typy:
| Typ stroje | Počet matric | Typický rozsah průměru | Společná aplikace |
|---|---|---|---|
| Bull Block s jednou matricí | 1 | 6–20 mm | Těžká porucha tyče, ocelové tyče |
| Kontinuální stroj s více matricemi | 4–25 | 0,5–6 mm | Hřebíky, drátěné pletivo, obecný ocelový drát |
| Stroj na jemný měděný drát | 10–30 | 0,05–1,5 mm | Elektrické vodiče, magnetický drát |
| Stroj na ultrajemný drát | 20–40 | 0,01–0,08 mm | Lékařská zařízení, spojovací drát, senzory |
| Mokrý kreslící stroj | Až do 30 | 0,10–2,0 mm | Ocelová šňůra s vysokým obsahem uhlíku, pružinový drát |
Suché vs. stroje pro tažení za mokra
Metoda mazání rozděluje stroje do dvou hlavních rodin. Stroje pro tažení za sucha používejte prášková maziva (mýdlo, vápno, borax) a jsou standardní pro ocelový drát do tloušťky asi 0,5 mm. Stroje pro tažení za mokra ponořte matrice i navijáky do emulze oleje a vody, což umožňuje jemné a ultrajemné tažení drátu při velmi vysokých rychlostech s vynikajícím chlazením a životností matrice.
Klíčové součásti stroje na tažení drátu
Pochopení anatomie stroje pomáhá operátorům řešit problémy a optimalizovat výkon:
- Kreslicí kostka: Základní nástroj — hrot (karbid wolframu nebo PCD diamant) namontovaný v ocelovém plášti. Geometrie nástroje (úhel náběhu obvykle 6–15°, délka ložiska) určuje kvalitu deformace a životnost nástroje.
- Tažné kolo/blok: Rotující buben, který aplikuje napětí k protažení drátu skrz matrici. Průměr a povrchová úprava ovlivňují omotávání drátu a prokluzování.
- Výplatní stojan: Drží a ovládá podávací cívku, udržuje správné zadní napětí, aby se zabránilo zhroucení cívky nebo zauzlování drátu při vstupu.
- Mazací systém: Vytlačovací boxy pro suché stroje nebo recirkulační nádrž na emulzi s filtrací pro mokré stroje. Znečištěné mazivo způsobuje povrchové vady a přetržení drátu.
- Nabírání/zařazování: Navíjí hotový drát na cívky nebo cívky s kontrolovaným napětím. Přesný posuv zajišťuje rovnoměrné navíjení vrstvy.
- Systém pohonu: Střídavé frekvenční měniče (VFD) umožňují přesné řízení rychlosti navijáku a synchronizaci rychlosti napříč několika tažnými bloky, což je zásadní pro zamezení přetržení drátu.
- Systém chlazení: Vodou chlazené navijáky nebo držáky matrice odvádějí teplo generované deformací a třením, čímž chrání vlastnosti drátu a geometrii matrice.
Konstrukce a zmenšení plochy pro tažení drátu
Zápustka je nejkritičtější spotřební materiál při tažení drátu. Jeho geometrie řídí účinnost deformace, kvalitu povrchu a mechanické vlastnosti drátu.
Zemřít zóny
Standardní tažnice má čtyři různé zóny:
- Vstupní/zvonková zóna: Vede drát do matrice bez ostrého kontaktu.
- Zóna přiblížení/redukce: Úhlová plocha (typicky 2α = 12–24° celkový úhel pro ocel), kde dochází ke skutečnému zmenšení průměru.
- Ložisková/pevninová zóna: Krátká paralelní část, která dimenzuje drát na konečný průměr a zlepšuje kulatost. Typická délka je 25–35 % výstupního průměru.
- Zóna výstupu/odlehčení zad: Zabraňuje poškrábání drátu na výstupu a usnadňuje odstraňování mazacího filmu.
Snížení plochy na jeden průchod
Zmenšení plochy (r) se vypočítá jako: r = (A₀ − A₁) / A₀ × 100 % kde A0 je vstupní průřez a A1 je výstupní průřez. Typické hodnoty jsou:
- Měkká měď a hliník: 20–35 % za průchod
- Nízkouhlíková ocel: 15–25 % za průchod
- Vysoce uhlíková nebo nerezová ocel: 10–18 % za průchod
- Ultra jemný drát (vzácné kovy): 5–12 % za průchod
Nadměrné snížení na jeden průchod zvyšuje riziko defektů středového prasknutí a přetržení drátu, zejména u materiálů s vysokým obsahem uhlíku.
Rychlost drátu tažného stroje a výrobní výkon
Rychlost stroje je jedním z nejdůležitějších parametrů ovlivňujících produktivitu i kvalitu drátu. Rychlost tažení se značně liší v závislosti na materiálu a velikosti drátu:
| Materiál | Konečný průměr | Typická rychlost kreslení |
|---|---|---|
| Nízkouhlíková ocel | 2–5 mm | 3–15 m/s |
| Ocelová šňůra s vysokým obsahem uhlíku | 0,15–0,40 mm | 20–40 m/s |
| Měď (střední drát) | 0,5–2,0 mm | 10–25 m/s |
| Měď (jemný drát) | 0,05–0,2 mm | 30–50 m/s |
| hliník (elektrický) | 1–4 mm | 8–20 m/s |
Vysokorychlostní stroje vyžadují proporcionálně pokročilé materiály mazání, chlazení a matric, aby byla zachována stálá kvalita. Zvýšení rychlosti o pouhých 20 % bez adekvátního chlazení může zvýšit teplotu matrice o 80–120 °C , rychle se zrychlující opotřebení.
Běžné vady tažení drátu a jak jim předcházet
I dobře udržované stroje mohou produkovat vadný drát, pokud se parametry procesu posunou. Rozpoznání příčin závad urychluje nápravná opatření:
- Zlomení drátu: Nejčastěji je způsobeno nadměrným snížením na jeden průchod, opotřebenými nebo nesprávně dimenzovanými matricemi, povrchovými švy na vstupní tyči nebo nedostatečným mazáním. Míra zlomů nad 1 zlom na tunu signalizuje systémový problém.
- Variace průměru (ovalita): Vyplývá to z opotřebované oblasti ložiska matrice, nerovnoměrného napnutí vřetena nebo vibrací. Měděný magnetický drát s ovalitou nad 0,5 % způsobuje poruchy izolace v motorech.
- Povrchové škrábance a švy: Způsobeno zářezy v matrici, kontaminovaným mazivem nebo úlomky v matrici. Kritické pro drát z nerezové oceli a lékařského drátu.
- Středové praskliny (praskliny ve tvaru Chevron): Vnitřní lomy na povrchu neviditelné, způsobené vysokými úhly zápustky v kombinaci s nízkou redukcí. Zvláště nebezpečné v předpjatém betonovém lankovém drátu.
- Praskání zbytkovým napětím: Nadměrná práce za studena bez mezižíhání vytváří vysoká vnitřní pnutí, která způsobují opožděné praskání ve svitcích po tažení.
Materiály běžně zpracovávané tažnými stroji
Stroje pro tažení drátu zpracovávají široké spektrum kovů, z nichž každý má odlišné výzvy:
- Nízkouhlíková ocel (≤0,10 % C): Používá se pro hřebíky, pletivo, ostnatý drát a všeobecné strojírenství. Vysoká tažnost umožňuje velké snížení na jeden průchod.
- Ocel s vysokým obsahem uhlíku (0,60–0,95 % C): Používá se pro pružinový drát, patku pneumatiky, PC pramen a lana. Vyžaduje přísnou kontrolu patentování (tepelné zpracování) před tažením pro dosažení požadované mikrostruktury.
- Nerezová ocel: Práce-tvrdne velmi rychle; vyžaduje časté žíhání a specializovaná maziva (chlorované oleje nebo oxalátový povlak).
- Měď a slitiny mědi: Největší objem neželezného taženého drátu na světě. Měkká měď nevyžaduje žádné meziprůchodové žíhání pro mírné redukce, ale musí být žíhána, aby byla zachována vodivost pro elektrické jakosti.
- Hliník a slitiny hliníku: Nakresleno pro nadzemní elektrické vedení (vodiče AAC, AAAC, ACSR) a stavební drát. Nízká pevnost vyžaduje jemnější úhly zápustky a pečlivou kontrolu napětí.
- Wolfram a molybden: Nakresleno pro žárovky a vysokoteplotní aplikace; vyžaduje tažení za zvýšené teploty a diamantové raznice.
Výběr stroje na tažení drátu: Klíčové faktory k vyhodnocení
Nákup nebo specifikace stroje na tažení drátu zahrnuje více než jen odpovídající rozsah průměrů. Před provedením pečlivě vyhodnoťte tyto parametry:
- Maximální tažná síla (kN): Musí překročit mez kluzu průřezu drátu na prvním výstupu matrice. Poddimenzované stroje přeruší drát nebo se zablokují pod zatížením.
- Počet průchodů kreslením: Více průchodů umožňuje jemnější konečný průměr a lepší rozložení práce na matrici, ale zvyšuje půdorys stroje a investiční náklady.
- Typ pohonu a ovládání: Střídavé pohony řízené VFD poskytují plynulé zvyšování rychlosti a synchronizaci. Starší systémy kluzné spojky jsou náchylné k napínacím hrotům, které lámou jemný drát.
- Chladicí kapacita: Ověřte, že chlazení navijáku a chlazení maziva dokáže udržet teploty v mezích při maximální výrobní rychlosti.
- Čas výměny matrice: Na vícezápustkovém stroji vyrábějícím 3 mm ocelový drát rychlostí 10 m/s představuje 10minutová výměna zápustky zhruba 6 000 m ztráty produkce . Rychloupínací držáky matric výrazně snižují prostoje.
- Automatizace a monitorování: Moderní stroje obsahují laserová měřidla průměru, snímače tahu a řízení PLC, které detekují zlomy a odchylky parametrů v reálném čase, což snižuje míru zmetkovitosti o 15–30 % ve srovnání s ručně monitorovanými stroji.
Tažení drátu vs. jiné procesy tváření kovů
Tažení drátu je někdy zaměňováno se souvisejícími procesy. Pochopení rozdílů objasňuje, kdy se jednotlivé metody používají:
- Tažení drátu vs. vytlačování: Při vytlačování je kov protlačován matricí; v kresbě se táhne. Kreslení poskytuje lepší rozměrovou přesnost a zpevnění; extruze je preferována pro neduktilní slitiny a duté profily.
- Tažení drátu vs. válcování: Válcování využívá stlačení mezi válci, vhodné pro ploché výrobky a velké tyče. Kreslení je upřednostňováno pro kulatý drát pod cca 8 mm, kde zápustka zajišťuje přesné zaoblení.
- Tažení drátu vs. kování: Kování používá ke zmenšení průměru radiální údery kladivem, které se upřednostňují u zužujících se výrobků nebo materiálů citlivých na tahové napětí během tažení.
Pro výrobu dlouhých drátů s úzkou tolerancí průměru (±0,005 mm dosažitelné na jemné mědi), tažení drátu přes progresivní matrice zůstává nejúčinnější a cenově nejvýhodnější dostupnou metodou tváření za studena.
