Dvojitý Twist Bunching Machine

Představení produktu

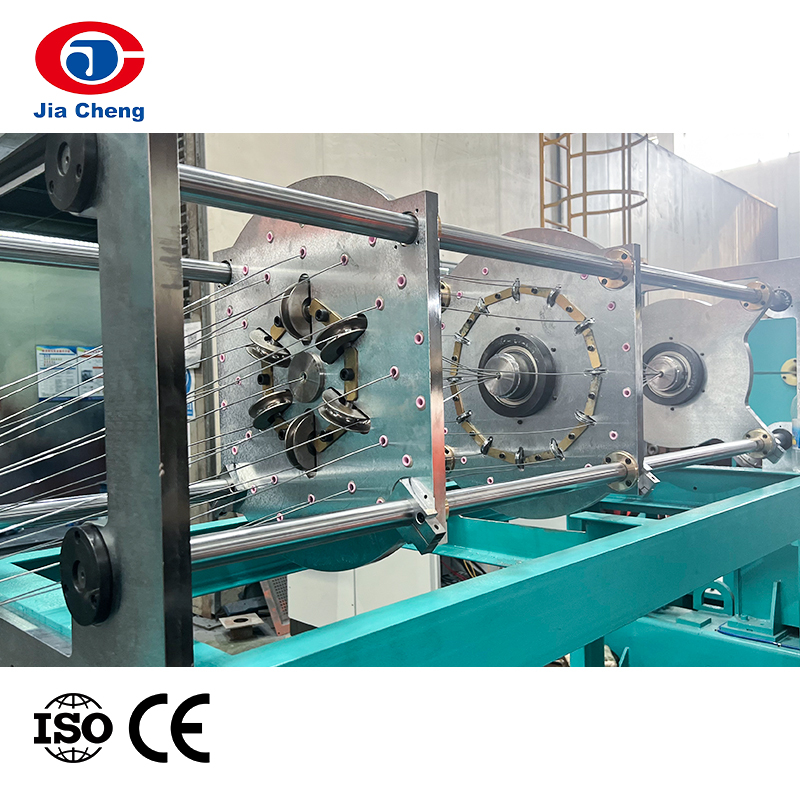

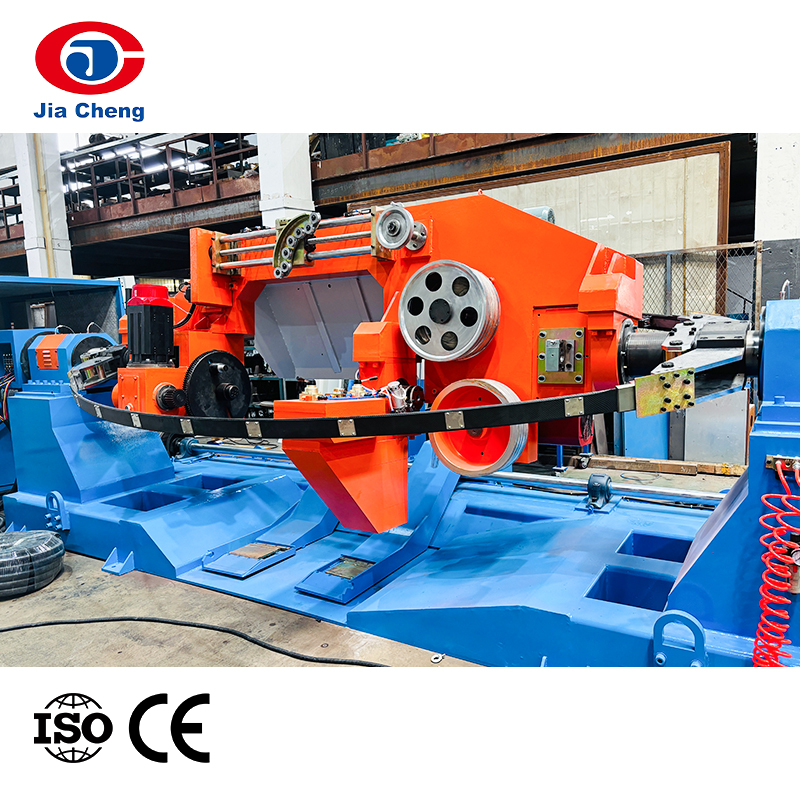

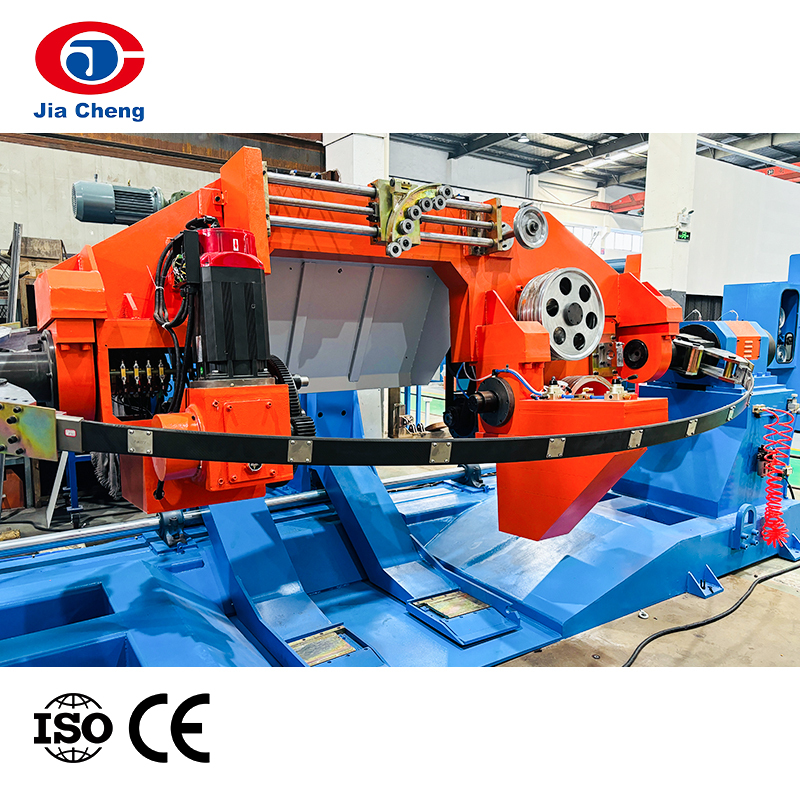

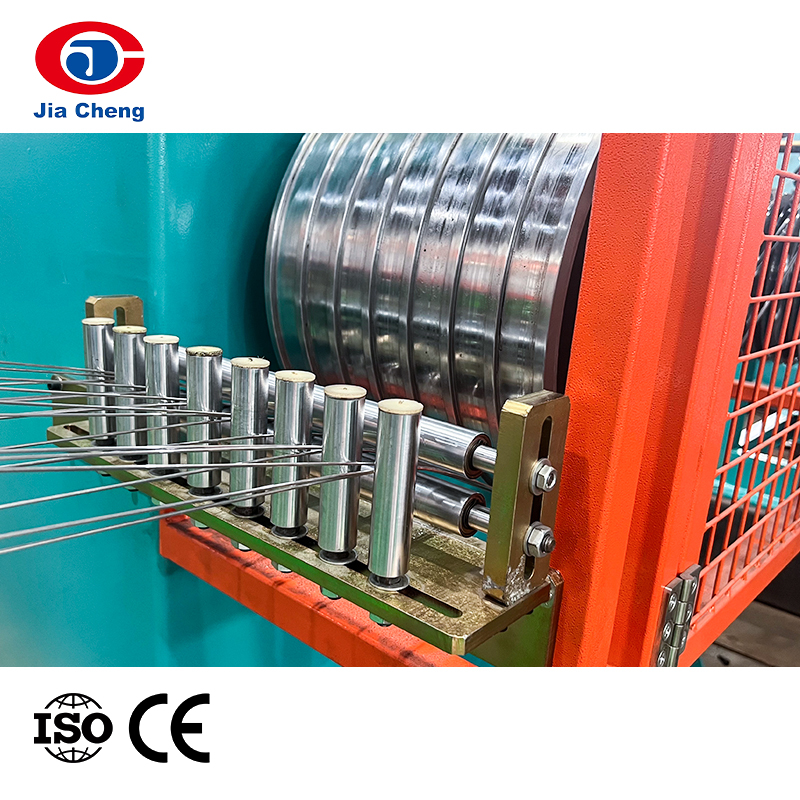

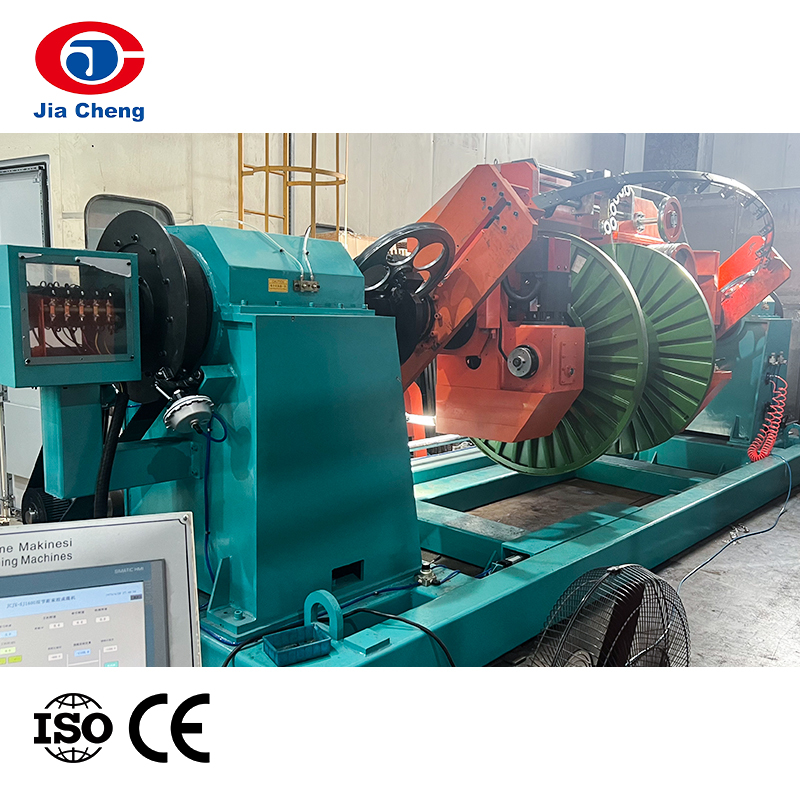

P automatic Double twist svazkovací stroj se dodává ke kroucení holých měděných drátů, pocínovaných drátů a smaltovaných drátů s více než 7 prameny. Hotový drát lze použít pro výrobu elektronického kabelu, kabelu sluchátek, telefonního kabelu, napájecího kabelu, audio kabelu, video kabelu, automobilového drátu a síťového kabelu atd. $ $

Kontaktujte nás

PŘEDCHOZÍ:Žádný předchozí článek DALŠÍ:Automatický vysokorychlostní Twist Bunching Machine

Funkce
Specifikace

Pro svazování holé mědi, pocínovaného drátu, smaltovaného drátu.

Specifikace:

Model	SJ800			1000 SJ		SJ1250
Druhy drátěných výrobků	Používá se k výrobě komunikačního kabelu, počítače, přístrojového kabelu
Průměr hotového drátu (mm)	8,00 mmΦ/max			8,00 mmΦ/max		Měděný drátΦ3,0-10mm PVCΦ5,0-15mm
Kroucení sek. oblast	0,80-22,00 mm ² /max			1,20-38,00 mm ² /max		3,50-50,00 mm ² /max
(měkký měděný) drát prům.	0,38-1,60 mmΦ/max			0,45-2,00 mmΦ/max		1,00-2,60 mmΦ/max
Izolovaný drát pr.	1,00-2,50 mmΦ/max			1,00-2,50 mmΦ/max		2,00-6,50 mmΦ/max
Rychlost linky/max	150 mp/min/max			150 mp/min/max		150 mp/min/max
Rozsah kroucení	17-200 mm			20-200 mm		40-350 mm
Rychlost otáčení	1200 ot./min./max			1000 ot./min./max		800 ot./min./max
Max. Nosnost	900 kg			1500 kg		3000 kg
Směr splétání	Směr S,Z
Hlavní motor	DC motor 22kw			DC motor 30kw		DC motor 50kw
Pohon navijáku	DC motor 11kw			DC motor 15kw		DC motor 30kw
Pohon převzetí	DC motor 3,7kw			DC motor 5,5kw		DC motor 7,5kw
Pojezdový pohon	0,75kw Invertorové ovládání			0,75kw Invertorové ovládání		0,75kw Invertorové ovládání
Pohon nakládky a vykládky	0,75kw redukční motor			0,75kw redukční motor		1,5kw redukční motor
Ovládání výkonu	Digitální DC ovládání
Revidovat systém	Synchronní automatické řízení rychlosti linky
Velikost cívky cívky	Vnější průměr: Φ800 mm/max	Vnější průměr:Φ1000 mm/max			Vnější průměr: Φ1250 mm/max
Spooler velikosti OW	Vnější: 600 mm/max	Vnější: 750 mm/max			Vnější: 950 mm/max
Řídící systém	Dotykový displej a LCD ovladač
Kontrola napnutí cívky	Konstantní kontrola napětí
Položte sadu	Digitální nastavení na obrazovce
Provozní směr	Stroj pro levou/pravou ruku
Šířka pojezdu	500 mm/max		700 mm/max			900 mm/max
Přejezdová jednotka	Digitální nastavení podle průměru drátu
Pevný způsob navíjení cívky	Pneumatické bez hřídele
Způsob nakládání a vykládání kotouče	Motorový zvedák plošiny, automatické umístění
Brzdový systém	Kotoučová brzda
Způsob mazání ložiska	Pravidelné přidávání maziva
Tlak vzduchu	6 kg/cm ²
Napětí	380V 50Hz
Úroveň hluku	85 dB
Velikost (DŠV)	375021002050			430022002200	600022002200
Hmotnost	4900 kg			6500 kg	13500 kg

Model	SJ1600		SJ2000
Druhy drátěných výrobků	Speciální použití pro kroucení hliníkového a měděného kulatého zhutněného vodiče
Průměr hotového drátu (mm)	25 mmΦ/max		35 mmΦ/max
Část pramene (flexibilní pramen)	16÷240 mm ² (6AWG-450MCM)
Část splétání (kroucení polorámu 1 6)	16÷50 mm ² (6-1/0AWG)
CU zhutněná sekce Cu	16÷240 mm ²		16÷240 mm ²
AI zhutněná sekce AI	16÷400 mm ²		16÷400 mm ²
Rychlost linky/Max.	170 m/min		100 mp/min/max
Rozsah rozteče pramenů	50-700 mm		60-600 mm
Rychlost otáčení	600 ot./min./max		350 ot./min./max
Max. Nosnost	8000 kg		10 000 kg
Max.kompaktní úhel	13 %		13 %
Trakční kladka	2*Φ600 mm		2*Φ1000 mm
Směr splétání	Směr S,Z
Hlavní motor	DC motor 90kw		DC motor 100kw
Pohon navijáku	DC motor 55kw		DC motor 60kw
Pohon převzetí	DC motor 18,5kw		DC motor 22kw
Pojezdový pohon	1,1kw Invertorové ovládání		1,1kw Invertorové ovládání
Pohon nakládky a vykládky	1,5kw redukční motor		1,5kw redukční motor
Ovládání výkonu	Digitální DC ovládání
Revidovat systém	Synchronní automatické řízení rychlosti linky
Velikost cívky cívky	Vnější průměr: Φ1600 mm/max	Vnější průměr: Φ2000 mm/max
Spooler velikosti OW	OW: 118080080	OW: 1500125010
Řídící systém	Rozhraní PLC člověk-stroj
Kontrola napětí	Navíjecí motor indikující ovládání napětí
Položte sadu	Digitální nastavení OLC
Provozní směr	Stroj pro levou/pravou ruku
Šířka pojezdu	1000mm/max
Přejezdová jednotka	Digitální nastavení podle průměru drátu
Pevný způsob navíjení cívky	Pneumatické bez hřídele
Způsob nakládání a vykládání kotouče	Automatické polohování zkapalnění
Brzdový systém	Kotoučová brzda
Způsob mazání ložiska	Pravidelné mazání
Tlak vzduchu	8 kg/cm ²
Napětí	380V 50Hz
Úroveň hluku	85 dB
Velikost (DŠV)	1100055004500		140005500450
Hmotnost	4900 kg		13500 kg
